Een lijn projecteren

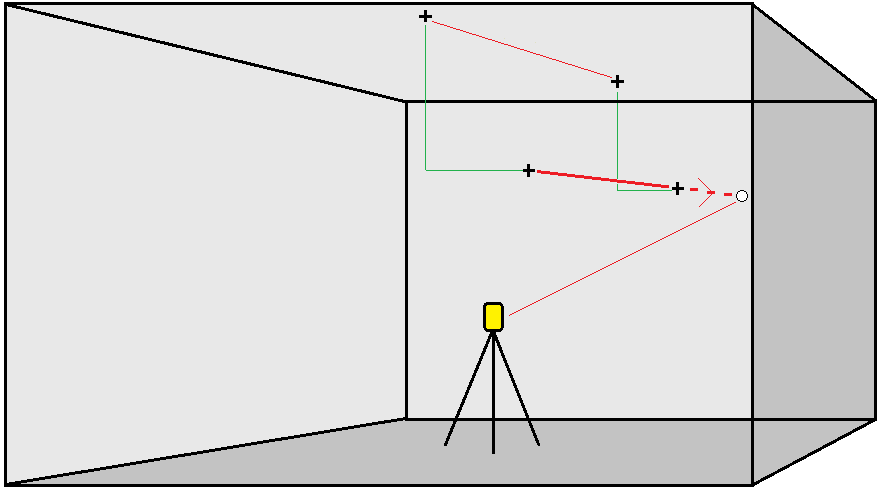

Automatisch geprojecteerde lijnpunten uitzetten op een offset van uw laserlijn, om een nieuwe referentielijn te creëren tussen de laserlijn en het mijnoppervlak.

1. De lijn aanmaken:
   • Op de kaart selecteert u de lijn en daarna tikt u op Auto uitzetten / Projecteer lijn.

   • Tik op , selecteer Auto uitzetten / Projecteer lijn en selecteer vervolgens het begin- en eindpunt.

     Om punten te selecteren, selecteert u die op de kaart, of tikt u op voor andere selectiemethoden. Zie Punten selecteren.

   Om de richting van de lijn om te keren, tikt u op Omw..

2. Indien nodig definieert u offsets. De projecteer lijn kan worden ge-offset met een:
   • Horizontale offset – links of rechts van de lijn toegepast.
   • Verticale offset – omhoog of omlaag vanaf de lijn toegepast.
3. Druk op Vlgnd.
4. Voer waarden in voor de Punt details, Positie tolerantie en Instellingen, of accepteer de standaardwaarden. Zie Instellingen voor auto uitzetten. Positie tolerantiewaarden verwijzen naar de tolerantie bij het zoeken naar de volgende positie op het mijnvlak. Positie tolerantie verwijst in deze context niet naar de precisie of nauwkeurigheid van het gemeten punt. Druk op Vlgnd.

5. Druk op Vlgnd.

   Als het instrument niet in de juiste richting gericht is, kunt u gedurende de Startvertraging tijd het instrument handmatig in de juiste richting richten.

   Het instrument draait naar het ontwerp punt, meet een positie en controleert die positie vervolgens aan de hand van de ingestelde toleranties. Als het buiten de toleranties is, draait het instrument naar een nieuwe positie en herhaalt dit proces totdat een positie binnen de tolerantie is gevonden, of het maximum aantal iteraties is bereikt.

   De software gebruikt de vorige positie om het aantal iteraties dat nodig is om het volgende punt te vinden te beperken. Als er echter geen positie binnen de tolerantie is gevonden, gebruikt de software de ontwerppositie van de vorige positie om het aantal iteraties dat nodig is om het volgende punt te vinden te beperken.

   • Wanneer een positie binnen tolerantie wordt gevonden, klinkt de gebeurtenis Punt markeren en:

     • Als het instrument een zoeklicht heeft, gaan de laser aanwijzer en het zoeklicht knipperen gedurende de tijd gedefinieerd in het veld Markeerpauze.
     • Als het instrument een Trimble SX12 scanner total station is, wisselt het instrument naar de STD modus, de laser aanwijzer stopt met knipperen en beweegt zich naar de EDM locatie. De laser aanwijzer gaat continu branden terwijl de doelverlichting (TIL) knippert gedurende de tijd gedefinieerd in het veld Markeerpauze. Wanneer het punt is opgeslagen, keert het instrument automatisch terug naar de TRK modus en gaat de laser aanwijzer weer knipperen.

     Aan het einde van de Markeerpauze gaat het instrument door met het auto uitzetten van het volgende punt. Tik op Pauze om het auto uitzetten tijdelijk te onderbreken. Gebruik de softkeys Vorig en Vlgnd om naar het vorige of vorige punt te gaan.

   • Terwijl de software itereert om een punt binnen de tolerantie van het doel te vinden, tikt u op Pauzeren om het iteratieproces tijdelijk te stoppen. De software schakelt het instrument in de volgmodus en toont de uitzetdelta's, die de richting aangeven waarin het instrument EDM moet gaan om het doel te bereiken. Een rode waarde geeft aan dat de delta's buiten de tolerantie vallen. Gebruik de pijltoetsen op de bedieningseenheid of de pijltoetsen op het videoscherm om de EDM van het instrument dichter bij het doel te brengen. Zodra de deltawaarden zwart worden weergegeven, tikt u op Opsl. om de record op te slaan, de automatische uitzetreeks opnieuw te starten en naar de volgende markeerstap te gaan.

   • Als er geen punt binnen tolerantie kon worden gevonden, wordt het punt overgeslagen.

6. Als het proces voltooid is, toont het Resultaten scherm het aantal uitgezette punten en overgeslagen punten.
