Meten met een twee prisma offset

In een conventionele meting wordt deze meetmethode gebruikt om een punt te coördineren dat niet direct kan worden geobserveerd met behulp van een meetstok in loodrechte positie.

Het gebruik van een kantelbaar prisma met de juiste nodale offset zal accurate resultaten opleveren, ongeacht de richting van kanteling van de meetstok. Prisma's die niet gekanteld moeten worden (zoals het Trimble VX/S Series 360° prisma)corrigeren de verticale hoek en schuine afstand niet voor het verschil tussen het optische middelpunt van het prisma en de middellijn van de meetstok.

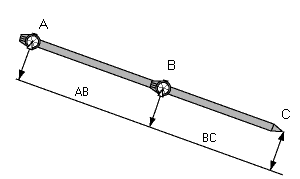

  1. Zoals in de volgende afbeelding getoond, bevestigt u twee prisma's (A en B) op een afstand van elkaar aan de meetstok. De afstand BC is bekend.

  2. Tik op , selecteer Meten en voer daarna een standplaats instelling uit. Zie Standplaats instelling.
  3. Tik op en selecteer Meten / Meet topo.
  4. Voer de Punt naam in en, indien nodig, de Code.
  5. In het veld Methode selecteert u Twee prisma offset.

  6. Vul de velden naar behoefte in.

    Geef een passende Tolerantie AB in, om een waarschuwing te genereren als er een verschil tussen de ingetoetste afstand AB tussen de twee prisma's en de gemeten afstand AB tussen de twee prisma's is. Overschrijding van die tolerantie kan betekenen dat de ingetoetste afstand AB onjuist is, of dat de meetstok bewogen is tussen de meting naar prisma A en de meting naar prisma B.

  7. Druk op Meet. Voer twee metingen uit.

    De software berekent de bedekte positie (C) en slaat die op als een ruwe HH VH SA waarneming.

    Alle ruwe waarnemingen worden in het job bestand opgeslagen en zijn beschikbaar voor export.
