Aby automatycznie tyczyć linie laserowe od linii środkowej

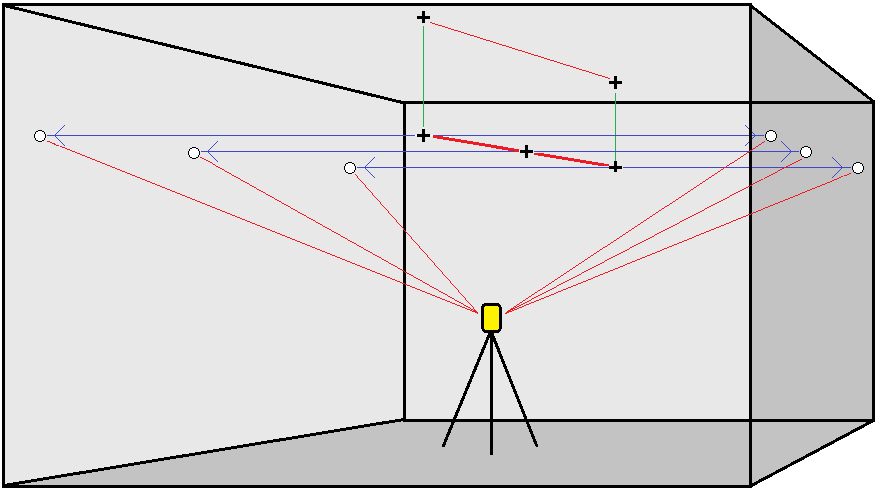

Automatyczne tyczenie linii laserowych odsuniętych od linii środkowej. Linie laserowe są definiowane w regularnych odstępach czasu pod kątem prostym w stosunku do linii środkowej.

  1. Aby utworzyć linię środkową, należy:
    • Na mapie wybierz linię, a następnie naciśnij Automatyczne tyczenie / Przesunięcie linii laserowych od CL.

    • Naciśnij i wybierz Automatyczne tyczenie / Przesunięcie linii laserowych od CL i wybierz punkt początkowy i końcowy.

      Wybierając punkty, wybierz je z mapy lub dotknij , aby uzyskać dostęp do innych metod wyboru. Zobacz Wybór punktów.

    Aby odwrócić kierunek linii, kliknij Zamień.

  2. Następnie:
    1. Zdefiniuj Interwał dla tyczenia linii.
    2. W razie potrzeby zdefiniuj domiary. Linia środkowa może być przesunięta o:
      • Domiar pionowy – stosowany powyżej lub poniżej linii środkowej

      • Domiar stanowiska – stosowany do tyłu lub do przodu wzdłuż linii środkowej

      Domiary te służą do obliczania pozycji projektowanej.

    3. Aby przedłużyć linię środkową, wprowadź odległość przedłużenia w polu Przedłóż poza punkt końcowy. Aby skrócić linię, wprowadź w tym polu wartość ujemną.
    4. Naciśnij Następny.
  3. Podgląd zdefiniowanych linii laserowych. Zaznacz i usuń wszystkie wiersze, które nie wymagają tyczenia. Naciśnij Następny.
  4. Wprowadź wartości w polach Szczegóły punktu i Ustawienia lub zaakceptuj wartości domyślne. Naciśnij Następny.
  5. Aby pomóc w automatycznym tyczeniu linii laserowych, pojawi sie monit o wycelowanie i zmierzenie pozycji po prawej stronie kopalni. Powtórz tę czynność, gdy pojawi się monit po lewej stronie.

  6. Naciśnij Następny.

    Oprogramowanie Kopalnie ustawia wszystkie punkty po lewej stronie, zaczynając od pierwszej linii, a kończąc na ostatniej. Następnie ustawia wszystkie punkty po prawej stronie, zaczynając od ostatniej linii, a kończąc na pierwszej..

    Jeśli przyrząd nie wskazuje właściwego kierunku, podczas Opóźnienia startu można ręcznie skierować instrument we właściwym kierunku.

    Oprogramowanie użyje poprzedniej pozycji, aby zmniejszyć liczbę iteracji wymaganych do znalezienia następnej pozycji. Jeśli jednak pozycja nie zostanie znaleziona w granicach tolerancji, oprogramowanie użyje pozycji projektowej poprzedniego położenia, aby zmniejszyć liczbę iteracji wymaganych do znalezienia następnej pozycji.

    • Po znalezieniu pozycji mieszczącej się w zakresie tolerancji, Oznakuj punkt rozlegnie się sygnał dźwiękowy i:

      • Jeśli instrument jest wyposażony w tracklight, wskaźnik laserowy i tracklight migający przez okres zdefiniowany w polu Czas oznakowania punktu.
      • Jeśli instrument jest Tachimetr skanujący Trimble SX12, instrument przełącza się w tryb STD, a wskaźnik laserowy przestaje migać i przesuwa się, aby ustawić się w lokalizacji EDM. Wskaźnik laserowy świeci ciągłe, podczas gdy lampka oświetlenia celu (TIL) przez czas zdefiniowany w polu Czas oznakowania punktu. Po zapisaniu punktu urządzenie automatycznie powróci do trybu TRK, a wskaźnik laserowy zacznie migać.

      Pod koniec Czasu oznakowania punktu instrument automatycznie ustawia następny punkt. Naciśnij Wstrzymaj, aby tymczasowo zatrzymać proces automatycznego tyczenia. Użyj przycisków Poprzedni i Następny, aby przejść do poprzedniego lub następnego punktu.

    • Podczas gdy oprogramowanie wykonuje iterację, aby znaleźć punkt w zakresie tolerancji celu, naciśnij Wstrzymaj, aby tymczasowo zatrzymać proces iteracji. Oprogramowanie przełącza instrument w tryb śledzenia i pokazuje delty tyczenia, które wskazują kierunek, w którym instrument EDM musi się udać, aby dotrzeć do celu. Wartość pokazana na czerwono oznacza, że delty są poza tolerancją. Użyj klawiszy strzałek na kontrolerze lub klawiszy strzałek na ekranie wideo, aby przesunąć instrument EDM bliżej celu. Gdy wartości delta zostaną wyświetlone na czarno, naciśnij Zapisz, aby zapisać rekord, uruchom ponownie sekwencję automatycznego tyczenia i przejdź do kroku zaznaczania punktu.

    • Jeśli nie można znaleźć punktu mieszczącego się w tolerancji, jest on pomijany.

  7. Po zakończeniu procesu na ekranie Wyników pojawi się liczba punktów wytyczonych i liczba punktów pominiętych.
