Automatyczne tyczenie linii laserowych

Automatyczne tyczenie punktów linii laserowych wzdłuż przodka kopalni za pomocą pliku projektowego lub poprzez obliczanie nowych lokalizacji linii laserowych wzdłuż linii nachylenia.

1. Aby utworzyć linie laserowe:

   • Na mapie wybierz linię, a następnie naciśnij Automatyczne tyczenie / Linie laserowe.

     Po wybraniu linii laserowych z mapy przez przeciągnięcie ramki wokół nich, definicje linii laserowych będą wyświetlane w kolejności, w jakiej zostały zdefiniowane w pliku. Jeśli wybierzesz je pojedynczo na mapie, definicje linii laserowych będą nadal wyświetlane w wybranej kolejności, w jakiej je wybrałeś na mapie.

   • Naciśnij i wybierz Automatyczne tyczenie / Linie laserowe i wybierz punkty:
     1. Ustaw Mmetodę wyboru punktów na Przedrostek lub Przyrostek, aby była zgodna z konwencją nazewnictwa punktów w zadaniu.

     2. Wprowadź Prefiks/sufiks punktów lewych i Prefiks/sufiks punktów prawych. Naciśnij Następny.

        Zostaną wyświetlone wszystkie pasujące pary w zadaniu z poprawnym prefiksem/sufiksem.

        Dopasowane pary punktów muszą być zdefiniowane przy użyciu ich nazw punktów. Punkt musi mieć prefiks lub sufiks identyfikujący go jako lewy lub prawy koniec linii. Pozostała część nazwy punktu musi być identyczna, aby para została znaleziona. Na przykład, jeśli prefiks punktów po lewej stronie to L, a prefiks punktów po prawej to R, wówczas następujące punkty zostaną zidentyfikowane jako dopasowane pary: L1–R1, L15–R15, L101–R101 itd.

     3. W razie potrzeby wybierz i usuń wszystkie punkty, które nie wymagają tyczenia.
     4. Naciśnij Następny.

   Aby odwrócić kierunek linii, kliknij Zamień.

2. Wprowadź wartości w polach Szczegóły punktu i Ustawienia lub zaakceptuj wartości domyślne. Naciśnij Następny.

3. Naciśnij Następny.

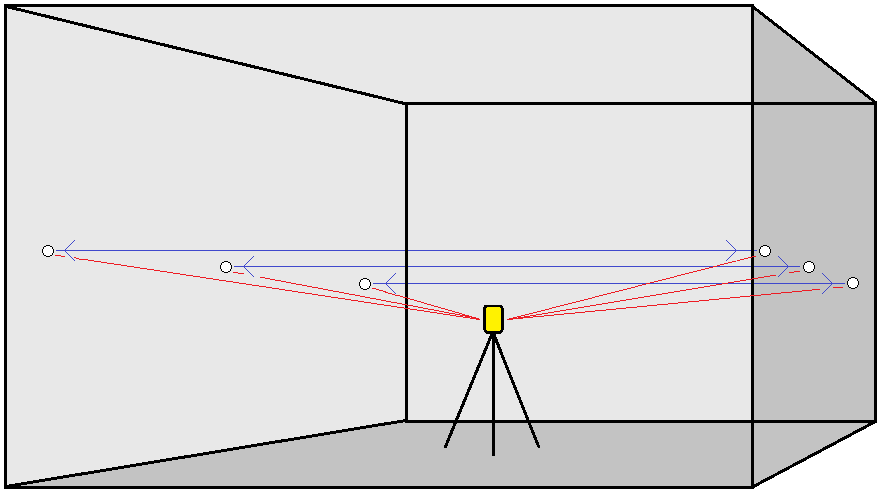

   Oprogramowanie Kopalnie tyczy wszystkie punkty po lewej stronie, zaczynając od pierwszej linii, a kończąc na ostatniej. Następnie ustawia wszystkie punkty po prawej stronie, zaczynając od ostatniej linii, a kończąc na pierwszej.

   Jeśli przyrząd nie wskazuje właściwego kierunku, podczas Opóźnienia startu można ręcznie skierować instrument we właściwym kierunku.

   Przyrząd obraca się do punktu projektowego, mierzy położenie, a następnie sprawdza je pod kątem zdefiniowanych tolerancji. Jeśli znajduje się poza tolerancjami, przechodzi do nowej pozycji i powtarza proces, aż zostanie znaleziona pozycja w granicach tolerancji lub zostanie osiągnięta maksymalna liczba iteracji.

   Oprogramowanie użyje poprzedniej pozycji, aby zmniejszyć liczbę iteracji wymaganych do znalezienia następnej pozycji. Jeśli jednak pozycja nie zostanie znaleziona w granicach tolerancji, oprogramowanie użyje pozycji projektowej poprzedniego położenia, aby zmniejszyć liczbę iteracji wymaganych do znalezienia następnej pozycji.

   • Po znalezieniu pozycji mieszczącej się w zakresie tolerancji, Oznakuj punkt rozlegnie się sygnał dźwiękowy i:

     • Jeśli instrument jest wyposażony w tracklight, wskaźnik laserowy i tracklight migający przez okres zdefiniowany w polu Czas oznakowania punktu.
     • Jeśli instrument jest Tachimetr skanujący Trimble SX12, instrument przełącza się w tryb STD, a wskaźnik laserowy przestaje migać i przesuwa się, aby ustawić się w lokalizacji EDM. Wskaźnik laserowy świeci ciągłe, podczas gdy lampka oświetlenia celu (TIL) przez czas zdefiniowany w polu Czas oznakowania punktu. Po zapisaniu punktu urządzenie automatycznie powróci do trybu TRK, a wskaźnik laserowy zacznie migać.

     Pod koniec Czasu oznakowania punktu instrument automatycznie ustawia następny punkt. Naciśnij Wstrzymaj, aby tymczasowo zatrzymać proces automatycznego tyczenia. Użyj przycisków Poprzedni i Następny, aby przejść do poprzedniego lub następnego punktu.

   • Podczas gdy oprogramowanie wykonuje iterację, aby znaleźć punkt w zakresie tolerancji celu, naciśnij Wstrzymaj, aby tymczasowo zatrzymać proces iteracji. Oprogramowanie przełącza instrument w tryb śledzenia i pokazuje delty tyczenia, które wskazują kierunek, w którym instrument EDM musi się udać, aby dotrzeć do celu. Wartość pokazana na czerwono oznacza, że delty są poza tolerancją. Użyj klawiszy strzałek na kontrolerze lub klawiszy strzałek na ekranie wideo, aby przesunąć instrument EDM bliżej celu. Gdy wartości delta zostaną wyświetlone na czarno, naciśnij Zapisz, aby zapisać rekord, uruchom ponownie sekwencję automatycznego tyczenia i przejdź do kroku zaznaczania punktu.

   • Jeśli nie można znaleźć punktu mieszczącego się w tolerancji, jest on pomijany.

4. Po zakończeniu procesu na ekranie Wyników pojawi się liczba punktów wytyczonych i liczba punktów pominiętych.
