Automatyczne tyczenie laserem na ścianach

Automatycznie wytyczaj linie laserem na ścianach w celu zwiększenia precyzji prowadzenia sprzętu wiertniczego.

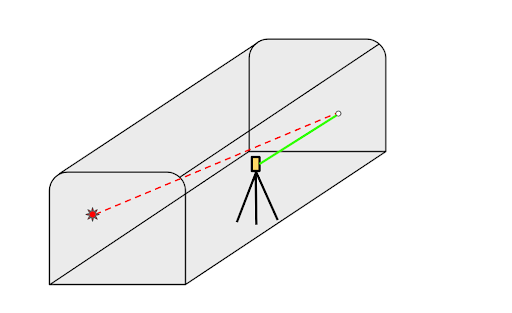

Ten proces pozwala na ustawienie linii laserowej na ścianie na dwa sposoby:

• Rozwiązanie ręczne polega na skierowaniu lasera instrumentu na konkretny punkt montowania i wybrane miejsce na powierzchni przodka.

• Rozwiązanie zoptymalizowane polega na znalezieniu najlepszej możliwej linii laserowej na ścianie w oparciu o początkowy punkt montowania, linię środkową i projekt ściany, odstęp od ściany i nachylenie.

W obu tych metodach wykorzystuje się ręczne wprowadzenie danych, aby uzyskać dokładny punkt odniesienia do prowadzenia wiercenia na powierzchni roboczej.

1. Aby obliczyć miejsce rzutowania lasera na ścianę:
   1. Zacznij od jednej z poniższych czynności:
      • Na mapie wybierz linię środkową kopalni, a następnie dotknij opcji Tyczenie automatyczne / Laser na ścianie.

      • Dotknij ikony i wybierz opcję Tyczenie automatyczne / Laser na ścianie.

   2. Potwierdź lub wybierz linię środkową kopalni z projektu na mapie i dotknij opcji Dalej.

   3. Wybierz układ linii projektu ściany z projektu na mapie i dotknij opcji Dalej.

   4. Skieruj laser instrumentu na wybrany punkt montowania, a następnie wybierz sposób obliczania nachylenia lasera. Możesz wybrać opcję Wysokość nad linią środkową, aby użyć automatycznie obliczonej wartości, lub opcję Spadek, aby ręcznie wprowadzić określoną wartość. Dotknij strzałki obok pola wprowadzania nachylenia i wybierz opcję W dół, aby wskazać spadek lub W górę, aby wskazać nachylenie. Naciśnij Następny.

   5. Skieruj laser na powierzchnię przodka, na której chcesz umieścić linię lasera.

      WSKAZÓWKA – W dowolnym momencie pracy możesz przesunąć instrument lub wrócić, aby zmienić rozwiązanie, a oprogramowanie ponownie wykona obliczenia.

   Oprogramowanie oblicza rozwiązanie ręczne na podstawie miejsca, w którym geodeta skierował instrument na powierzchnię przodka. Rozwiązanie ręczne jest pokazane na mapie jako przerywana zielona linia, a wyniki są pokazane w polu Rozwiązanie laserowe.

2. Aby obliczyć rozwiązanie zoptymalizowane:
   1. W razie potrzeby dotknij przycisku Opcje, aby skorygować wartość Odstęp od ściany w polu Najlepsze parametry wyszukiwania rozwiązań. Dotknij opcji Akceptuj, aby wrócić do pracy z liniami lasera na ścianie.
   2. Dotknij przycisku programowalnego Przyciągnij do najlepszego, aby obliczyć zoptymalizowane rozwiązanie na podstawie wybranego punktu montowania i wartości Odstęp od ściany.

   Oprogramowanie oblicza zoptymalizowane rozwiązanie na podstawie punktu montowania, linii środkowej i projektu ściany oraz nachylenia. Zoptymalizowane rozwiązanie jest pokazane jako ciągła zielona linia na mapie, a wyniki są widoczne w polu Rozwiązanie laserowe (najlepsze).

3. Gdy wszystko będzie gotowe do instalacji lasera ściennego, użyj przycisków programowalnych Obróć, aby zamontować i Obróć w stronę powierzchni przodka, aby ułatwić instalację.

4. Po zainstalowaniu lasera ściennego:

   1. Naciśnij Następny.

   2. Wprowadź nazwę i kod końcowego punktu montowania lasera i dotknij przycisku Pomiar, aby zapisać.

   3. Wprowadź nazwę i kod ostatniego punktu powierzchni przodka i dotknij przycisku Pomiar, aby zapisać.

   4. Wprowadź nazwę i kod przewidywanego punktu końcowego linii lasera ściennego i dotknij opcji Dalej.

      Wyświetlane są wyniki rozwiązania laserowego, punkt montowania, punkt powierzchni przodka i punkt końcowy.

   5. Naciśnij Sklep.
