Aby wytyczyć łuk

Zanim zaczniesz, skonfiguruj ustawienia wyświetlania nawigacji. W razie potrzeby można tyczyć względem NMT lub rzędnej projektowej.

1. Wykonaj jedno z poniższych:

   • Dotknij i wybierz Tyczenie / Łuki, a następnie dotknij obok pola Nazwa łuku, aby wyświetlić listę wcześniej zdefiniowanych łuków do wyboru.

   • Na mapie wybierz łuk, który chcesz tyczyć. Dotknij Tyczenie.

     Wybierając linię do wytyczenia na mapie, dotknij w pobliżu końca linii, którą chcesz wyznaczyć jako początek. Następnie na linii rysowane są strzałki, które wskazują kierunek. Jeśli kierunek jest nieprawidłowy, dotknij linii, aby usunąć jej zaznaczenie, a następnie dotknij jej na właściwym końcu, aby ponownie wybrać linię w wymaganym kierunku. Możesz też dotknąć i przytrzymać mapę, a następnie wybrać z menu Odwróć kierunek łuku.

     Jeśli łuk został odsunięty, kierunki odsunięcia nie są zamieniane, gdy kierunek łuku jest odwrócony.

2. W polu Tyczenie wybierz metodę, a następnie wypełnij wymagane pola. Zapoznaj się z poniższymi Metody tyczenia łuku.

   Aby wybrać stanowisko do tyczenia, wprowadź je, naciśnij przycisk programowy Sta- i Sta+ lub dotknij obok pól Stanowisko, aby wybrać stanowisko z listy. Aby wybrać stanowisko początkowe lub końcowe, dotknij przycisku programowego Stanowisko początkowe lub Stnowisko końcowe.

   Aby dostosować stanowiska dostępne do tyczenia, naciśnij obok pola Stanowisko, aby wyświetlić ekran Wybierz stanowisko. Zobacz Kilometraż dostępny do tyczenia.

   Jeśli wartość Odstęp stanowisk jest równa null, etykiety stanowisk nie są wyświetlane. Jeśli odstęp stanowisk wynosi 0, wyświetlane są etykiety stanowisk początkowych i końcowych oraz wszystkich stacji PI, PC lub PT. Jeśli odstęp stanowisk jest wartością liczbową, wyświetlane są etykiety dla wszystkich stanowisk (w zależności od skali powiększenia).

3. Aby wyświetlić wykop lub nasyp względem powierzchni podczas tyczenia, włącz przełącznik Wykop/Nasyp do powierzchni.

   1. W polu Warstwy wybierz plik warstwy z folderu bieżącego projektu. Wyświetlane są tylko pliki powierzchni, które są ustawione jako widoczne lub możliwe do wybrania w Menedżerze warstw.

      Alternatywnie można na mapie wybrać powierzchnie z plików BIM. Jeśli nie możesz wybrać warstwy na mapie, upewnij się, że plik BIM jest ustawiony jako możliwy do wybrania w Menedżerze warstw. Jeśli przycisk Tryb wyboru na pasku narzędzi BIM jest żółty , dotknij go i wybierz tryb Wybór powierzchni - Pojedyncze powierzchnie.

      Można wybrać tryb Wybór powierzchni - Cały obiekt, ale w trybie Cały obiekt oprogramowanie wybiera zarówno górną, jak i dolną powierzchnię i oblicza wykop/nasyp do dowolnej powierzchni, która znajduje się najbliżej.

      Pole Powierzchnia wskazuje liczbę powierzchni wybranych na mapie.

      Aby wybrać inną powierzchnię z mapy, naciśnij dwukrotnie mapę, aby wyczyścić bieżące zaznaczenie, a następnie wybierz nową powierzchnię.

   2. W razie potrzeby w polu Odsunięcie do powierzchni określ odsunięcie od powierzchni. Dotknij i wybierz, czy domiar ma być stosowany pionowo czy prostopadle do powierzchni.

   3. Aby wyświetlić odległość do powierzchni na ekranie nawigacji tyczenia, dotknij Opcje. W polu Delty proszę dotknąć Edytuj i wybrać powierzchnię V. Dist w bieżącej pozycji lub Prost. odl. do warstwy w bieżącej poz. różnicę. Naciśnij Akceptuj.

4. Aby przejrzeć definicję łuku, dotknij Podgląd.
5. Wprowadź wysokość anteny lub wysokość docelową, wartość stanowiska do tyczenia (jeśli istnieje) oraz wszelkie inne szczegóły, takie jak przesunięcia poziome i pionowe.
6. Naciśnij Start.

7. Nawigacji do punktu.

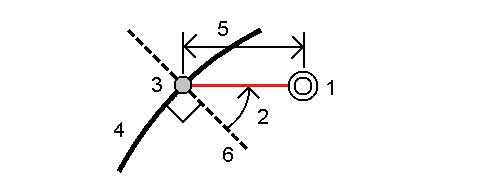

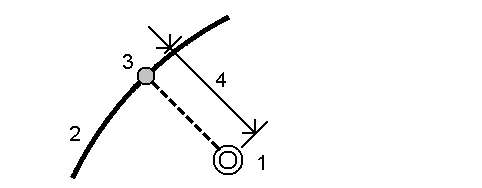

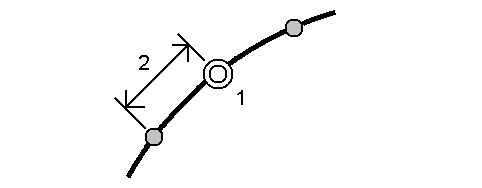

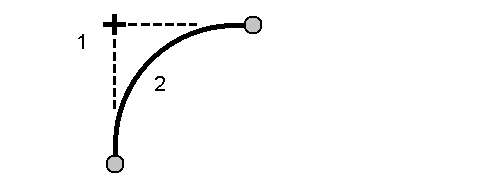

   Jeśli metoda tyczenia to Pikieta na łuku, Pikieta/odsunięcie od łuku, Punkt przecięcia łuku, Punkt środkowy łuku lub Odsunięcie skośne, można edytować rzędną. Aby edytować wysokość, naciśnij Spacja lub dotknij i wprowadź nową wartość rzędnej. Oryginalna wysokość projektu jest automatycznie przywracana po zmianie projektu lub sekcji tyczonego projektu lub po zakończeniu tyczenia. Aby przywrócić oryginalną wysokość po edycji, naciśnij Obszar lub dotknij ikony , a następnie dotknij obok pola Wysokość projektu i wybierz opcję Wczytaj ponownie oryginalną wysokość.

8. Gdy punkt mieści się w granicach tolerancji, naciśnij Akceptuj, aby zapisać punkt.

   W przypadku korzystania z tachimetru skanującego Tachimetr skanujący Trimble SX12 w trybie TRK z włączonym wskaźnikiem laserowym, na ekranie Tyczenie wyświetlany jest przycisk Oznakuj punkt zamiast Akceptuj. Naciśnij Oznakuj punkt, aby przełączyć instrument w tryb STD. Wskaźnik laserowy przestaje migać i przesuwa się, aby ustawić się w lokalizacji EDM. Po naciśnięciu Akceptuj, aby zapisać punkt, instrument automatycznie powróci do trybu TRK, a wskaźnik laserowy zacznie migać. Aby ponownie zmierzyć i zaktualizować delty tyczenia, naciśnij Zmierz po kliknięciu Oznakuj punkt, a przed naciśnięciem Akceptuj. Aby uzyskać więcej informacji, zobacz Ustawienia EDM.

9. Stuknij opcję Akceptuj, aby zapisać punkt.
10. W przypadku wybrania opcji Wyświetl przed zapisem wyświetlane są wytyczone delty wybrane na ekranie Opcje tyczenia. Naciśnij Sklep.

11. Oprogramowanie powróci do ekranu nawigacji lub, jeśli wybrano wiele elementów do tyczenia, oprogramowanie powróci do listy Tyczenie przedmiotów.

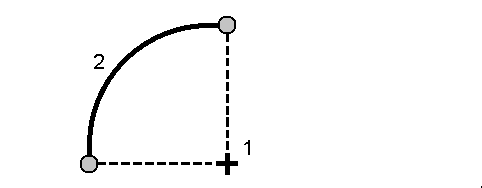

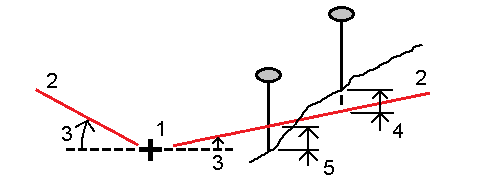

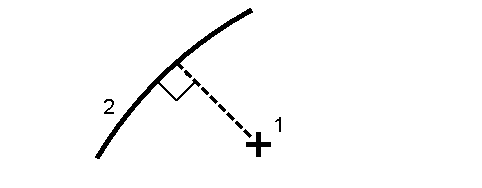

Metody tyczenia łuku
