Aby tyczyć pikietę z odsunięciem skośnym od linii trasowania

1. W polu Tyczenie wybierz opcję Przesunięcie pochylenia.

2. Stuknij obok pola Stanowisko i wybierz Stanowisko lub wprowadź wartość nominalną pikiety.

3. Dotknij Przesunięcie pochylenia i wprowadź wartości pochylenia i przesunięcia.

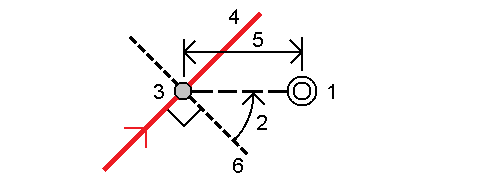

   Jak pokazano na poniższym schemacie, punkt do tyczenia (1) jest zdefiniowany od pikiety (3) przez odsunięcie (5) wzdłuż skosu (2). Pochylenie może być zdefiniowane przez kąt delta do przodu lub do tyłu do linii (6) pod kątem prostym do tyczonej linii trasowania (4) lub pochylenie może być zdefiniowane przez azymut. Diagram przedstawia punkt zdefiniowany przez pochylenie do przodu i przesunięcie w prawo.



4. Rzędną punktu można zdefiniować za pomocą:
   • Nachylenie z polilinii – rzędna jest obliczana na podstawie nachylenia od rzędnej polilinii we wprowadzonej pikiecie.
   • Delta z polilinii – rzędna jest obliczana przez deltę z rzędnej polilinii na wprowadzonej pikiecie.
   • Wprowadź — wysokość jest wprowadzona.

   Jeśli osiowanie ma tylko wyrównanie poziome, należy wprowadzić rzędną punktu.

5. Jeśli wymagane są odsunięcia konstrukcyjne, dotknij i przytrzymaj mapę, a następnie wybierz opcję Zdefiniuj odsunięcia konstrukcyjne. Wprowadź wartości w polu Odsunięcia konstrukcyjne. Zobacz Domiary konstrukcyjne.

   Jeśli obliczona pozycja znajduje się przed początkiem lub poza końcem osiowania, punkt nie może zostać tyczony.

6. Naciśnij Start.

7. Nawigacji do punktu.

   Wyświetlane są rzędne bieżącej pozycji, rzędna projektowa wybranej pozycji oraz informacje o odsunięciu skosu i delcie.

   Jeśli metodą tyczenia jest Pikieta na elemencie trasy lub Odsunięcie skośne, można edytować rzędną. Aby edytować wysokość, naciśnij Spacja lub dotknij i wprowadź nową wartość rzędnej. Oryginalna wysokość projektu jest automatycznie przywracana po zmianie projektu lub sekcji tyczonego projektu lub po zakończeniu tyczenia. Aby przywrócić oryginalną wysokość po edycji, naciśnij Obszar lub dotknij ikony , a następnie dotknij obok pola Wysokość projektu i wybierz opcję Wczytaj ponownie oryginalną wysokość.

   Podczas tyczenia pikiety z odsunięciem skośnym widok przekroju poprzecznego jest niedostępny.

8. Gdy punkt mieści się w granicach tolerancji, naciśnij Akceptuj, aby zapisać punkt.

   W przypadku korzystania z tachimetru skanującego Tachimetr skanujący Trimble SX12 w trybie TRK z włączonym wskaźnikiem laserowym, na ekranie Tyczenie wyświetlany jest przycisk Oznakuj punkt zamiast Akceptuj. Naciśnij Oznakuj punkt, aby przełączyć instrument w tryb STD. Wskaźnik laserowy przestaje migać i przesuwa się, aby ustawić się w lokalizacji EDM. Po naciśnięciu Akceptuj, aby zapisać punkt, instrument automatycznie powróci do trybu TRK, a wskaźnik laserowy zacznie migać. Aby ponownie zmierzyć i zaktualizować delty tyczenia, naciśnij Zmierz po kliknięciu Oznakuj punkt, a przed naciśnięciem Akceptuj. Aby uzyskać więcej informacji, zobacz Ustawienia EDM.

9. Stuknij opcję Akceptuj, aby zapisać punkt.
10. W przypadku wybrania opcji Wyświetl przed zapisem wyświetlane są wytyczone delty wybrane na ekranie Opcje tyczenia. Naciśnij Sklep.

11. Kontynuuj pomiar punktów wzdłuż linii trasowania. Aby wybrać poprzednią stację, dotknij programowego Sta-. Aby wybrać następną stację, dotknij programowego Sta+.

    Możesz też dotknąć obok pola Stanowisko, aby otworzyć ekran Wybierz stanowisko, a następnie z pola Automatyczny przyrost wybierz Sta- lub Sta+, aby zautomatyzować wybór poprzedniego lub następnego stanowiska.
