Pomiar metodą pomiaru paralaktycznego

Podczas pomiaru tachimetrycznego, metoda ta służy do pomiaru punktu, który nie może zostać bezpośrednio zmierzony przy pomocy lustra na pionowej tyczce.

Użycie pochylanego lustra z odpowiednim offsetem wierzchołkowym pozwoli uzyskać dokładne wyniki niezależnie od kierunku pochylenia tyczki. Lustra (takie jak lustro 360° Trimble Serii VX/S) nie poprawiają kąta pionowego i odległości skośnej o różnicę pomiędzy optycznym środkiem lustra i osią tyczki.

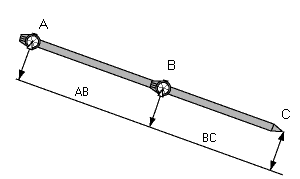

  1. Należy umieścić dwa lustra (A i B) na jednej tyczce, tak jak pokazano na poniższym rysunku. Odległość BC jest znana.

  2. Naciśnij i wybierz Pomiar, a następnie przeprowadź ustawianie stanowiska. Zobacz Wprowadź stanowisko.
  3. Dotknij i wybierz Pomiar / Pomiar topo.
  4. Wprowadź Nazwę punktu oraz, w razie potrzeby, kod punktu.
  5. W polu Metoda , wybierz Przesunięcie podwójnego pryzmatu.

  6. Wypełnij pola zgodnie z wymaganiami.

    Wprowadź odpowiednią Tolerancję AB, aby generować ostrzeżenie, jeśli pojawi się różnica między wprowadzoną odległością AB między dwoma pryzmatami i zmierzoną odległością AB pomiędzy dwoma pryzmatami. Przekroczenie tolerancji mogłoby wskazywać, że wprowadzona odległość AB jest błędna lub może wskazywać przemieszczenie tyczki między pomiarem na pryzmat A i pomiarem na pryzmat B.

  7. Naciśnij Pomiar.Wykonaj dwa pomiary.

    Program oblicza pozycję niedostępną (C) i zapisuje ją jako obserwacje HA VA SD.

    Wszystkie surowe obserwacje są zapisywane w pliku job i są dostępne do eksportu.
