Computar ponto

Para calcular as coordenadas de um ponto de interseção de um ou mais pontos, uma linha ou um arco:

1. Toque em e selecione Cogo / Calcular ponto e então selecione o método a ser usado para o cálculo.

2. Insira o nome do ponto e, se necessário, o código do ponto.

3. Defina o novo ponto conforme necessário para o método selecionado.



   • Ao selecionar pontos de referência, selecione-os no mapa ou clique em para outros métodos de seleção. Veja Para inserir um nome de ponto.
   • Para alterar como as distâncias são calculadas, clique em Opções. Consulte Configurações Cogo.
   Método Direção e distância

   1. Selecione o ponto inicial (1).

   2. No campo Ponto Inicial, clique em para selecionar os métodos de medição Radial ou Seqüencial.

      Quando Seqüencial for selecionado, o campo Ponto inicial será atualizado automaticamente para o último ponto de interseção armazenado.

      Radial



      Sequencial:



   3. Configure Origem Azimute para Grade 0° Verdadeiro, Magnético, ou Sol (somente em GNSS).

   4. Insira o azimute (2) e a distância horizontal (3).

      Para ajustar o valor de azimute:

      • No campo Azimute, clique em para ajustar o azimute em +90°, ‑90° ou +180°.
      • Insira um valor no campo Delta do Azimute. O campo Azimute Calculado exibe o azimute ajustado pelo delta do azimute.
   5. Pressione Calc. O software calcula o ponto de interseção (4).

   6. Clique em Armazenar.

   Método ângulo virado e distância

   1. Selecione o ponto inicial (1).

   2. No campo Ponto Inicial, clique em para selecionar os métodos de medição Radial ou Seqüencial.

      Quando Seqüencial for selecionado, o campo Ponto inicial será atualizado automaticamente para o último ponto de interseção armazenado. A orientação de para os novos pontos que movem para diante é o azimute reverso computado do ângulo virado anterior.

      Radial



      Sequencial:



   3. Para definir a orientação de referência:
      1. Selecione ponto final. Alternativamente, clique em no campo Ponto final e selecione Azimute e então insira o azimute (2).
      2. Insira o ângulo virado.
   4. Insira a distância horizontal (3).
   5. Pressione Calc. O software calcula o ponto de interseção (4).

   6. Clique em Armazenar.

   Método de interseção Direção-distância

   1. Selecione o ponto 1 (1) e o ponto 2 (3), então insira o azimute (2) e a distância horizontal (4).



   2. Pressione Calc. Há duas soluções (5,6) para este cálculo.
   3. Para visualizar a segunda solução, clique em Outra.
   4. Clique em Armazenar.
   Método de interseção direção-direção

   1. Selecione o ponto 1 (1) e o ponto 2 (3), então insira o azimute a partir do ponto um (2) e do ponto dois (4).



   2. Pressione Calc. O software calcula o ponto de interseção (5).
   3. Clique em Armazenar.
   Método de interseção distância-distância

   1. Selecione o ponto 1 (1) e o ponto 2 (3), então insira a distância horizontal a partir do ponto um (2) e do ponto 2 (4).



   2. Pressione Calc. Há duas soluções (5,6) para este cálculo.
   3. Para visualizar a segunda solução, clique em Outra.
   4. Clique em Armazenar.
   Método de interseção de quatro pontos

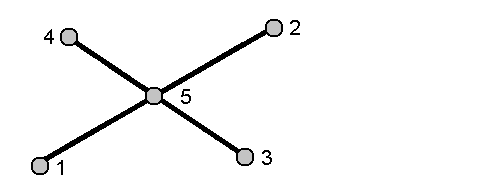

   1. Selecione o ponto inicial da linha 1 (1), o ponto final da linha 1 (2), o ponto inicial da linha 2 (3) e o ponto final da linha 2 (4).



   2. Insira todas as mudanças na posição vertical como uma distância vertical a partir do final da linha 2.

   3. Pressione Calc. O software calcula o ponto deslocado (5).

      As duas linhas não devem interceptar-se, mas devem encontrar-se num ponto, como ilustrado abaixo.



   4. Clique em Armazenar.

   Se usar o método de Intersecção 4 pontos ou o método A partir de uma linha de base e depois mudar o registro da altura da antena para um dos pontos da fonte, as coordenadas do ponto de deslocamento não serão atualizadas.

   Método a partir de uma linha de base

   1. Selecione o ponto inicial (1) e o ponto final (2) da linha de base.



   2. Insira a Distância e selecione o método Direção da distância (5, 6, 7 ou 8).
   3. Insira a distância do deslocamento e selecione Direção do deslocamento(3 ou 4).

   4. Insira a distância vertical.

      A distância vertical depende da Direção da distância. Se a distância for relativa ao ponto de início, a elevação do ponto calculado ser?a elevação do ponto de início mais a distância vertical. De forma semelhante, se a direção for relativa ao ponto final, a elevação do ponto calculado ser?a elevação do ponto final mais a distância vertical.

   5. Pressione Calc. O software calcula o ponto deslocado (9).

   Se usar o método de Intersecção 4 pontos ou o método A partir de uma linha de base e depois mudar o registro da altura da antena para um dos pontos da fonte, as coordenadas do ponto de deslocamento não serão atualizadas.

   Método Projetar ponto até a linha

   Para computar um ponto em uma posição ao longo da linha que ?perpendicular a outro ponto:

   1. Insira o Ponto a projetar (1).



   2. Insira o Nome da linha(2) ou selecione o Ponto inicial e o Ponto final para definir a linha.

   3. Pressione Calc.

      O software calcula os seguintes valores:

      • coordenadas do ponto (3)
      • distância horizontal ao longo da linha (4)

      • Distância horizontal e em inclinação, azimute, rampa, distância vertical e valores de delta norte (5) e leste (6) do ponto selecionado (1) ao ponto (3)

   4. Clique em Armazenar.
   Método Projetar ponto até o arco

   Para computar um ponto em uma posição ao longo de um arco que ?perpendicular a outro ponto:

   1. Insira o Ponto a projetar (1).



   2. Insira o Nome do arco ou digite um novo arco.

   3. Pressione Calc.

      O software calcula os seguintes valores:

      • coordenadas do ponto (5)
      • distância horizontal ao longo do arco (3)

      • distância horizontal a partir do arco (4)

   4. Clique em Armazenar.
