Para projetar uma linha

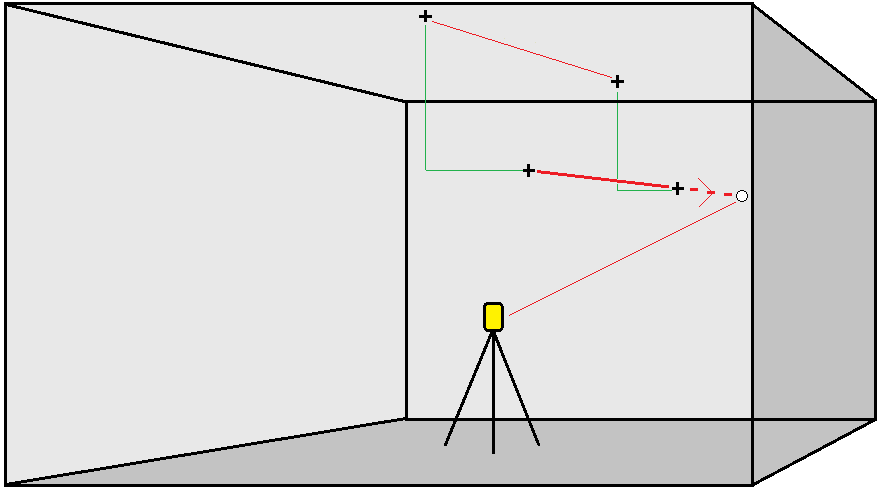

Piquete automaticamente pontos de linha projetados em um offset da sua linha laser para criar uma nova linha de referência entre a linha laser e a face da mina.

1. Para criar a linha:
   • No mapa, selecione a linha e então pressione Piquetagem automática / Linha de projeto.

   • Clique em e selecione Piquetagem automática / Linha de Projeto e selecione os pontos inicial e final.

     Ao selecionar pontos, selecione-os no mapa ou clique em para outros métodos de seleção. Consulte Selecionando pontos.

   Para inverter a direção da linha, clique em Trocar.

2. Se necessário, defina os deslocamentos. A linha projetada poderá ser um deslocada por um:
   • Deslocamento horizontal – aplicado à esquerda ou à direita da linha
   • Deslocamento vertical – aplicado acima ou abaixo da linha
3. Clique em Próximo.
4. Insira valores para os detalhes do ponto, tolerância de posição e Configurações, ou aceite os valores padrão. Consulte Ajustes de piquetagem automática. Os valores de tolerância de posição se referem à tolerância ao pesquisar a posição seguinte na superfície da mina. Tolerância de posição, nesse contexto, não se refere à precisão ou acurácia do ponto medido. Clique em Próximo.

5. Clique em Próximo.

   Se o instrumento não apontar na direção correta, durante o período de Espera do início, você pode apontar o instrumento manualmente na direção correta.

   O instrumento gira até o ponto do desenho, mede uma posição e verifica essa posição contra as tolerâncias definidas. Se estiver fora das tolerâncias, ele gira para uma nova posição e repete o processo até que uma posição dentro da tolerância seja encontrada ou o número máximo de interações seja atingido.

   O software usará a posição anterior para reduzir o número de iterações necessárias para encontrar a próxima posição. No entanto, se uma posição não for encontrada dentro da tolerância, o software usará a posição de desenho da posição anterior para reduzir o número de iterações necessárias para encontrar a próxima posição.

   • Quando uma posição é encontrada dentro da tolerância, o evento Ponto de marca soa e:

     • Se o instrumento possuir luz de rastreamento, o ponteiro laser e a luz de rastreamento piscarão pelo período definido no campo Atraso de marcação.
     • Se o instrumento for um Estação Total de Escaneamento Trimble SX12, o instrumento muda para o modo STD e o ponteiro laser para de piscar e se posiciona no local do EDM. O ponteiro laser muda para sólido enquanto a luz de iluminação do alvo (TIL) pisca pelo período definido no campo Atraso de marcação. Quando o ponto é armazenado, o instrumento retorna automaticamente para o modo TRK e o ponteiro laser volta a piscar.

     No final do período Espera da marca o instrumento piqueta automaticamente o próximo ponto. Pressione Pausar para interromper temporariamente o processo de piquetagem automática. Use as teclas programáveis Ant e Prox a fim de pular para o ponto seguinte ou anterior.

   • Enquanto o software estiver iterando para encontrar um ponto dentro da tolerância do alvo, pressione Pausar para interromper temporariamente o processo de iteração. O software muda o instrumento para o modo de rastreamento e mostra os deltas de piquetagem, que indicam a direção em que o MED do instrumento precisa seguir para atingir o alvo. Um valor mostrado em vermelho indica que os deltas estão fora da tolerância. Use as teclas de setas no controlador ou as teclas de setas na tela de vídeo para mover o MED do instrumento para mais perto do alvo. Uma vez que os valores delta sejam exibidos em preto, pressione Armazenar para armazenar o registro, reinicie a sequência de piquetagem automática e siga para o passo do ponto de marca.

   • Se não for encontrado nenhum ponto dentro da tolerância, o ponto é desprezado.

6. Quando o processo for completado, a tela Resultados mostra o número de pontos piquetados e o número de pontos desprezados.
