Para estaquear automaticamente lasers de parede

Marque automaticamente os lasers de parede para maior precisão na orientação do equipamento de perfuração.

Este fluxo de trabalho permite que você posicione lasers de parede de duas maneiras:

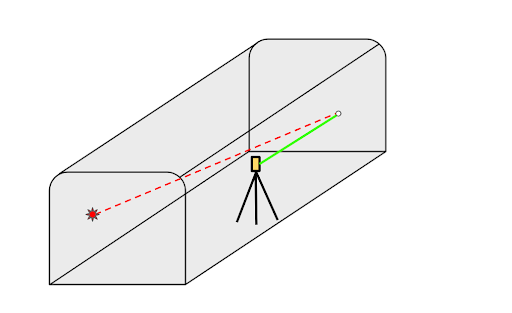

• Uma solução manual é calculada apontando o laser do instrumento para um ponto de montagem específico e um local desejado na face da rocha.

• Uma solução otimizada encontra a melhor linha de laser de parede possível com base no ponto de montagem inicial, na linha central e no projeto da parede, na distância da parede e na inclinação.

Ambos os métodos usam sua entrada manual para fornecer uma referência precisa para orientar a perfuração na face de trabalho.

1. Para calcular onde posicionar o laser de parede:
   1. Comece seguindo uma das duas linhas de ação:
      • No mapa, selecione a linha central da mina e pressione Piquetagem automática / Laser de parede.

      • Pressione e selecione Piquetagem automática / Laser de parede.

   2. Confirme ou selecione a linha central da mina no projeto do mapa e pressione Avançar.

   3. Selecione a linha de trabalho de projeto da parede no mapa e pressione Avançar.

   4. Aponte o laser do instrumento para o ponto de montagem desejado, então escolha como o nível laser será calculado. Você pode selecionar Altura acima da linha central para usar o valor calculado automaticamente ou selecionar Nível para inserir manualmente um valor específico. Clique na seta ao lado do campo de entrada de nível e selecione Para baixo, para indicar um declínio, e Para cima, para indicar uma ascensão. Clique em Próximo.

   5. Aponte o laser para a face da rocha onde você quer que a linha do laser passe.

      DICA – A qualquer momento no fluxo de trabalho, você pode mover o instrumento ou voltar para alterar a solução e então o software recalculará.

   O software calcula uma solução manual, com base em onde o agrimensor apontou o instrumento na face da rocha. A solução manual é mostrada como uma linha verde tracejada no mapa e os resultados são mostrados na caixa Solução a laser.

2. Para calcular uma solução otimizada:
   1. Se necessário, pressione Opções para ajustar o valor de Distância da parede na caixa de grupo Parâmetros de pesquisa da melhor solução. Pressione Aceitar para retornar ao fluxo de trabalho do laser de parede.
   2. Pressione a tecla de função Ajustar ao melhor para calcular a solução otimizada, com base no ponto de montagem selecionado e no valor de folga da parede.

   O software calcula a solução otimizada com base no ponto de montagem, na linha central, no projeto da parede e na inclinação. A solução otimizada é mostrada como uma linha verde sólida no mapa e os resultados são mostrados na caixa Solução Laser (Melhor).

3. Quando estiver pronto para instalar o laser de parede, use as teclas programáveis Girar para montar e Girar para face de rocha para obter assistência durante a instalação.

4. Após a instalação do laser de parede:

   1. Clique em Próximo.

   2. Digite o nome e o código do ponto de montagem do laser final e pressione Medir para armazenar.

   3. Digite o nome e o código do ponto final da face rochosa e pressione Medir para armazenar.

   4. Digite o nome e o código do ponto final projetado da linha do laser de parede e pressione Avançar.

      Os resultados da solução do laser, ponto de montagem, ponto da face da rocha e ponto final são exibidos.

   5. Clique em Armazenar.
