Deslocamento de construção.

Os offsets de construção podem ser definidos para qualquer arquivo de projeto de via, e para qualquer sequência que você esteja piquetando como uma via.

Para piquetar deslocamentos de posições a partir da via de modo a deixar a rodovia livre para construção, defina um ou mais deslocamentos de construção para a via. O deslocamento de construção é aplicado a todas as posições na via.

Quando você define um deslocamento de construção para uma via, o deslocamento é:

  • usado para todas as vias de mesmo formato de arquivo no mesmo trabalho.
  • usado para todos os levantamentos subsequentes da via no mesmo trabalho, até que um deslocamento de construção diferente seja definido.
  • não é usado para a mesma via quando ela é acessada a partir de um trabalho diferente.

Para definir um deslocamento de construção, insira valores nos campos Deslocamento horizontal e/ou Deslocamento vertical apropriados. Pressione Opções para características avançadas.

Na visualização plana ou transversal, um deslocamento de construção é indicado por uma linha verde tracejada, e um círculo verde sólido indica a posição selecionada ajustada para os deslocamentos de construção.

Ao piquetar para uma sequência, ou ao piquetar estações em uma sequência, você pode definir um deslocamento de construção horizontal onde:

  • Um valor negativo desloca pontos à esquerda do alinhamento horizontal.
  • Um valor positivo desloca pontos à direita do alinhamento horizontal.

Para todas as demais sequências, incluindo sequências de taludes, você pode definir um deslocamento de construção horizontal onde:

  • Um valor negativo desloca pontos em direção ao alinhamento horizontal (entrada).
  • Um valor positivo desloca pontos para longe do alinhamento horizontal (saída).

NOTA – Ao piquetar um talude com deslocamento de construção onde você deseja armazenar uma posição no ponto de encontro e na posição de deslocamento, marque a caixa de seleção Armazenar deslocamento de encontro e construção ao definir o deslocamento de construção. Veja Ponto de Pegada

Pressione Opções para especificar se o deslocamento deve ser aplicado:

  • Horizontalmente
  • No declive da linha traçada a partir da sequência anterior até a sequência atual na seção transversal
  • No declive da linha traçada a partir da sequência atual até a sequência sequinte na seção transversal

O diagrama abaixo mostra um Deslocamento horizontal (1), um Deslocamento do declive anterior (2) e um Deslocamento do declive seguinte (3) aplicados a uma posição.

  • Para a opção de Declive anterior, o declive do deslocamento é definido pelo declive da linha (4) antes da posição selecionada para piquetagem (5).

  • Para a opção Declive seguinte, a inclinação do deslocamento é definida pelo declive da linha (4) após a posição selecionada para piquetagem (6).

  • O valor do deslocamento vertical no diagrama é de 0,000.

NOTA – Para pontos com deslocamento zero, não se pode aplicar deslocamentos de construção horizontal no valor de declive da linha anterior.

Ao se medir posições relativamente a uma sequência ou ao piquetar estações em uma sequência, você pode definir um deslocamento de construção horizontal a partir de sua posição atual. Para fazer isso:

  1. Pressione Opções e, na caixa de grupo Deslocamento horizontal – calculado, selecione Sim.

  2. Navegue para a posição onde você deseja posicionar a piquetagem.

    O delta de navegação Ir para esquerda / Ir para direita é substituído pela distância até o alinhamento horizontal quando o deslocamento horizontal é Calculado .

  3. Medir e armazenar o ponto.

    O deslocamento horizontal calculado é relatado no como‑piquetados deltas.

NOTA – Esta opção não estará disponível quando o método de piquetagem for Para a sequência mais próxima ou, para vias LandXML, se o deslocamento horizontal for aplicado perpendicularmente à sequência.

Ao piquetar estações em uma sequência, pressione Opções para especificar se o offset deve ser aplicado:

  • Perpendicular ao alinhamento para a sequência sendo piquetada
  • Perpendicular à sequência sendo piquetada

O diagrama abaixo mostra um Deslocamento horizontal (1) aplicado perpendicularmente ao alinhamento (2) e um Deslocamento horizontal (3) aplicado perpendicularmente à sequência (4).

Ao piquetar estações em uma sequência, você pode definir um deslocamento horizontal pela distância da posição selecionada até o alinhamento. Para fazer isso:

  1. Pressione Opções e defina a opção Deslocamento horizontal – para o alinhamento como Sim.
  2. Navegue até o alvo que estará no alinhamento.

  3. Medir e armazenar o ponto.

    O deslocamento horizontal calculado é relatado no como‑piquetados deltas.

Esta opção não estará disponível para sequências taludes ou se o deslocamento horizontal for aplicado perpendicularmente à sequência.

Você pode definir um deslocamento de construção vertical onde:

  • Um valor negativo desloca os pontos verticalmente para baixo.
  • Um valor positivo desloca os pontos verticalmente para cima.

O valor Deslocamento vertical não é aplicado a uma superfície.

Pressione Opções para especificar se o deslocamento deve ser aplicado:

  • verticalmente
  • perpendicularmente ao elemento na seção transversal antes o ponto sendo piquetado

O diagrama abaixo ilustra um Deslocamento vertical aplicado verticalmente (1) e um Deslocamento vertical aplicado perpendicularmente (2) ao elemento anterior da seção transversal (3).

Você pode aplicar um deslocamento de construção de estação onde:

  • Um valor positivo desloca o ponto na direção do incremento de estação (Adiante).
  • Um valor negativo desloca o ponto na direção do decrescimento da estação (Para trás).

NOTA –

  • Você não pode aplicar um deslocamento de construção de estação para um talude.
  • O deslocamento de construção de estação é aplicado tangencialmente à sequência sendo piquetada.

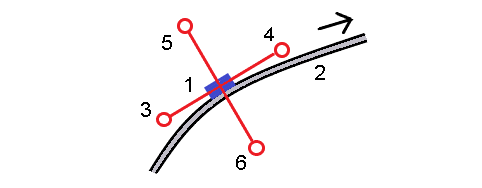

Deslocamentos de construção de estação são úteis para posicionar sumidouros ao longo de uma seção curva da via, como mostrado no diagrama a seguir. Como o sumidouro (1) normalmente é posicionado antes do meio-fio (2) e o canal está no lugar, ao deslocar a estação para frente (3) e para trás (4) e horizontalmente para a esquerda (5) e a direita (6), o sumidouro pode ser posicionado com a orientação correta.
