Declive lateral

Em algumas situações, pode ser preciso adicionar ou editar o declive lateral. O declive lateral, e quaisquer edições do declive lateral, são descartados após uma posição ser medida ou quando você sai da tela de piquetagem.

Os declives laterais podem ser usados ao se piquetar a partir de um arquivo de projeto de via. Os declives laterais não podem ser usados ao se piquetar Sequências e superfícies.

Você pode adicionar um talude ao piquetar uma estação sobre uma sequência ou ao medir sua posição em relação a uma sequência. A sequência atual é, por padrão, a sequência onde ocorre a flexão, mas você pode selecionar uma sequência distinta como sequência de dobra, em caso de necessidade. Não é possível adicionar um talude ao alinhamento.

  1. Na tela de piquetagem, pressione e mantenha pressionado Visualização plana ou de seção transversal e selecione Adicionar talude.
  2. Preencha os detalhes que definem o talude.

A adição de talude na piquetagem está disponível apenas para uma via RXL. Entretanto, ao definir uma via GENIO, você pode adicionar uma nova sequência e então editar seu tipo como uma Sequência 5D de interface, que efetivamente adiciona um talude.

Se o valor de projeto de corte ou aterro do talude, ou o valor da largura da vala de corte, não forem aplicáveis, sobrescreva o valor com um novo.

  1. Na tela de piquetagem, pressione e mantenha pressionada sobre o mapa ou a visualização de seção transversal e selecione Editar talude.
  2. Preencha os detalhes que definem o talude.

Em algumas situações, pode ser preferível ajustar o valor de corte ou aterro do talude de acordo com o valor da sequência atual para a sequência seguinte, ou conforme o valor da sequência anterior para a sequência atual. Tanto no campo Corte do Talude como no campo Aterro do Talude, selecione Talude para a sequência seguinte ou Talude da sequência anterior. O campo Talude é atualizado com o valor de declive apropriado.

O exemplo abaixo mostra onde você deveria selecionar a opção Declive até a sequência seguinte ou Declive a partir da sequência anterior para um talude de corte. Uma abordagem semelhante pode ser usada para um talude de aterro.

As opções de declive da sequência anterior ou seguinte estão disponíveis:

  • Somente se existir uma sequência anterior ou seguinte.
  • No campo Talude de escav, as opções são disponíveis somente se os valores próximo e anterior forem positivos, isto é, se definirem um talude de escavação.
  • No campo Preencher declive, as opções são disponíveis somente se os valores próximo e anterior forem negativos, isto é, se definirem um declive preenchido.

Algumas vezes, especialmente para arquivos de vias LandXML, o talude poderá especificar apenas um valor de declive, ficando o outro nulo (?). Se, ao piquetar um talude, os valores calculados e de projeto na parte de cima da tela de navegação forem nulos, isso indicará que o valor de declive indefinido é necessário para se piquetar a conexão. Use a opção Editar talude para definir o talude e permitir que a conexão seja piquetada.

Você também pode:

Um declive lateral é exibido em vermelho se editado.

O diagrama abaixo exibe um típico exemplo de onde essas opções podem ser utilizadas.

  1. Na tela de piquetagem, pressione e mantenha pressionada a visualização plana ou de seção transversal e selecione Editar talude.

  2. No campo Sequência de dobra, clique na seta e selecione uma sequência seguindo um desses métodos:

    • Clique em uma sequência na tela
    • Se for possível em seu controlador, use as setas para a direita/esquerda
    • Toque e mantenha o toque sobre a tela e selecione sequência a partir da lista

    A sequência de dobra atual é exibida como um círculo azul sólido.

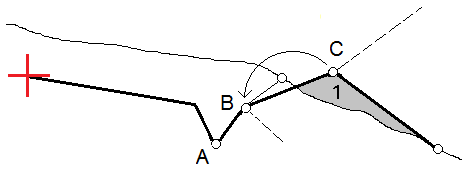

O diagrama abaixo exibe um exemplo típico de onde você poderia selecionar uma sequência diferente como a sequência dobra. Neste exemplo, o traçado original com a dobra na sequência C está em aterro, resultando em uma área de aterro indesejada (1). Ao selecionar a sequência B como sequência de dobra, o novo traçado agora está em corte e a zona de aterro indesejada foi evitada.

Com a sequência B selecionada como sequência de dobra, o talude de corte pode ser definido usando-se o valor de projeto para o declive ou digitando-se um outro valor. Alternativamente, o talude de corte pode ser definido selecionando-se uma das seguintes opções:

  • A opção Declive a partir da sequência anterior para definir o talude de corte como um declive a partir da sequência anterior A até a nova sequência de dobra B, resultando em uma posição de conexão em (2).
  • A opção Declive até a sequência seguinte para definir o talude de corte como um declive a partir da nova sequência de dobra B até a sequência C seguinte, resultando em uma posição de conexão em (3).
