Verificação de desvio de estaca

Em um ambiente de fabricação, utilize o fluxo de trabalho Sistema de coordenadas do usuário e Verificação de desvio para medir a posição de um elemento e receber deltas em tempo real relativos ao sistema de coordenadas do usuário (UCS), em vez de relativos ao instrumento. Esse processo iterativo permite o ajuste preciso de componentes pesados antes da soldagem permanente.

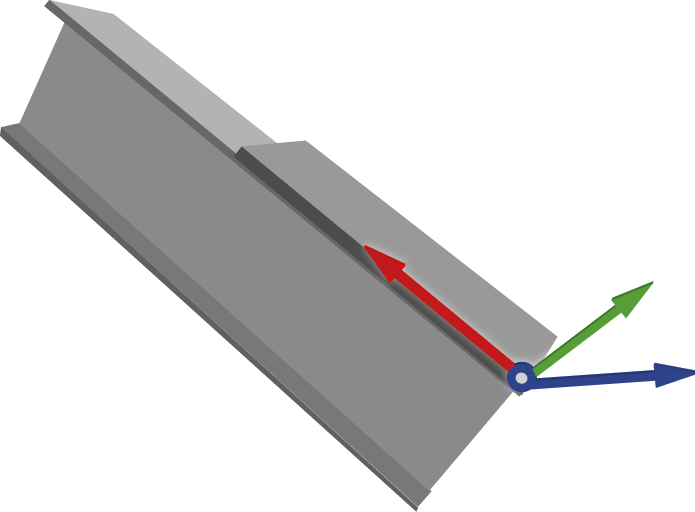

A imagem abaixo mostra um exemplo prático de como um UCS pode ser posicionado para auxiliar na exatidão durante a soldagem de uma viga. O UCS permite uma grade temporária e móvel que funciona como uma origem personalizada. Ao definir a origem e os eixos em relação a um objeto específico, todos os desvios relatados se relacionam diretamente com a orientação desse objeto. A imagem abaixo mostra um exemplo prático de como um UCS pode ser posicionado para auxiliar na exatidão durante a soldagem de uma viga.

NOTA – As características de verificação de desvio de estaqueamento e Sistema de coordenadas do usuário estão disponíveis na opção de software de Configuração Orientada a Objetos. Para adquirir uma licença, entre em contato com o distribuidor Trimble da sua região.

  1. Toque e selecione Verificação de Estaqueamento/Desvio.

  2. Clique na tecla programável Definir UCS .

  3. Selecione o método para definir o sistema de coordenadas do usuário:

    • Pontos: Selecione o ponto de origem, um ponto no eixo X e um ponto no eixo horizontal.

    • Linhas: Selecione a linha ou aresta ao longo do eixo X e a linha ou aresta ao longo do eixo Y.

    • Manual: Teclar as coordenadas para editar os valores de origem e rotação. Caso exista um UCS anterior, o último UCS salvo será exibido. Caso contrário, o eixo aparece no centro do modelo.

    • Carregar: Selecione um UCS salvo anteriormente.

  4. Insira o nome do sistema de coordenadas do usuário.

  5. Defina a orientação do sistema de coordenadas do usuário:

    • Método de pontos:

      • Selecione o ponto de origem.

      • Selecione um ponto no eixo X.

      • Selecione um ponto no eixo horizontal.

    • Método de linha:

      • Selecione a linha/aresta ao longo do eixo X.

      • Selecione a linha/aresta ao longo do eixo Y.

    • Método manual:

      • Se um sistema de coordenadas do usuário (UCS) anterior tiver sido criado no Trabalho, ao selecionar o método manual, o último UCS salvo será exibido e os valores de origem e rotação poderão ser editados.

      • Caso nenhum UCS tenha sido criado anteriormente, o eixo será exibido no centro do modelo.

    • Carregue o UCS salvo recentemente ou selecione um UCS salvo anteriormente na lista suspensa.

  6. Analise os resultados do sistema de coordenadas do usuário, incluindo as coordenadas de origem e as informações de rotação para cada eixo.

    • Para alterar esses valores, substitua manualmente os números nos campos.

    • Para inverter a orientação, toque na tecla programável Flip para girar o eixo Z em 180°.

  7. Toque em Aceitar para configurar e armazenar o sistema de coordenadas do usuário.

  1. Selecione os pontos a serem medidos no objeto usando um dos seguintes métodos:

    • Seleção de mapa

    • Lista

    • Busca wildcard

    • Teclar

    • Encontr

  2. Selecione o método de medição.

    DICA – Para alternar entre Laser (RD) e Prisma, toque no ícone na barra de estado para visualizar a tela de Funções do instrumento e, em seguida, toque no botão Alvo para alternar entre os tipos de prisma ativos ou selecione Alvo RD. O instrumento então gira automaticamente para a localização do ponto e rastreia o alvo ou laser.

  3. Analise os desvios: O fluxo de trabalho de verificação de desvios exibe a diferença entre o componente medido e o projeto em termos do sistema de coordenadas definido pelo usuário (DX, DY, DZ).

  4. Utilize as teclas programáveis para gerenciar seus pontos:

    • Para adicionar pontos adicionais, toque na tecla programável + Pontos.

    • Para modificar um ponto, toque em Editar.

    • Para remover um ponto da lista, selecione-o e pressione Apagar.

    • Para verificar outro item da sua lista, selecione-o e o instrumento girará automaticamente para essa posição.

  5. Toque em Armazenar para salvar os resultados da verificação de desvio para esse sistema de coordenadas do usuário.
