Requisitos para posições definidas
Posições definidas geralmente definem os locais de furo de parafusos ou furo de perfuração dentro do túnel, e também são usadas para definir furos de explosão na face do túnel ou furos para instalação de dutos. Todas as posições definidas são estabelecidas por intervalo de estação, valores de deslocamento e método. O intervalo de estação pode ser definido como uma única estação ou como várias estações com estações inicial e final definidas.
Você pode digitar posições definidas como parte da definição de túnel usando a tela Definição no Trimble Access. Se preferir, você pode desenhar as posições definidas no Trimble Business Center e salvá-las como um arquivo TXL para uso no Trimble Access, ou importar posições definidas de um arquivo CSV. Para digitar ou importar posições definidas, consulte Para adicionar posições definidas.
Definir posições usando Trimble Access Túneis refere-se ao processo de piquetar as posições projetadas e marcar fisicamente o local dos pontos definidos na superfície do túnel para que o equipamento de perfuração possa ser guiado até o local correto de cada ponto para perfurar o furo e instalar o parafuso ou tubo. Veja Para definir Posições predefinidas..
Métodos de posições definidas
Os tipos suportados de posições definidas são:
- Fundo de buracos de explosão
- Furos de parafusos usando os seguintes métodos:
- Radial
- Horizontal
- Vertical
- Radial múltiplo
- Tubos
Consulte o seguinte diagrama.
1
Buraco de explosão
2
Radial
3
Horizontal
4
Vertical
5
Radial múltiplo
6
Alinhamento
7
Centro deslocado
8
Intervalo
9
Tubos
Definição de buraco de explosão
Consulte o diagrama abaixo para posições definidas para buracos de explosão.
1
Posição do buraco de explosão
2
Posição do desenho
3
Superfície de Projeto
4
Superfície do túnel
5
Alinhamento do túnel
Definição de orifício de parafuso
Consulte o diagrama abaixo para posições definidas de furos de parafusos determinadas pelos métodos radial (inclusive radial múltiplo), horizontal e vertical.
1
Posição preparada definida radial
2
Posição preparada definida horizontal
3
Posição preparada definida vertical
4
Posição do desenho
5
Superfície de Projeto
6
Superfície do túnel
7
Centro para posição radial

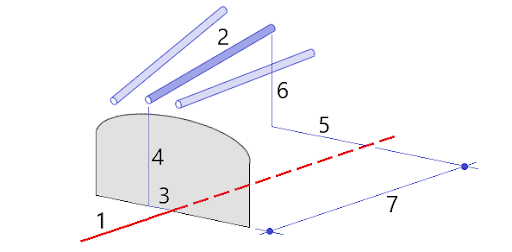

Definição do tubo
Posições definidas de tubo para instalar um arco de tubos que se estendam longitudinalmente ao longo do alinhamento planejado do túnel para reforçar o teto da área de trabalho. Tipicamente, uma série de arcos regularmente espaçados e sobrepostos de tubos (um guarda-chuva de tubos ou uma copa de tubos) são instalados em toda a escavação sequencial do túnel.
1
Alinhamento
2
Guarda-chuva de tubos
3
Offset horizontal (início do tubo)
4
Offset vertical (início do tubo)
5
Offset horizontal (extremidade do tubo)
6
Offset vertical (extremidade do tubo)
7
Distância 2D ao longo do alinhamento.
Requisitos para posições definidas importadas
Você não pode importar pontos de definição Radial Múltiplo .
O formato exigido para o arquivo CSV é:
EstaçãoInicial, EstaçãoFinal, Tipo, DeslocamentoHoriz, DeslocamentoVert, Código, Direção, Superfície, DeslocamentoHorizExtra, DeslocamentoVertExtra, Comprimento.
Veja os seguintes exemplos de formato para cada método de definição:
| Posições definidas | Método | Valores | Exemplo |
|---|---|---|---|
|
Buracos de explosão frontal |
Buraco de explosão |
EstaçãoInicial, EstaçãoFinal, Tipo, DeslocamentoHoriz, DeslocamentoVert, Código |
40,60,Blasthole,0.5,‑0.5,Blast hole |
|
Buracos de parafuso radiais |
Radial |
EstaçãoInicial, EstaçãoFinal, Tipo, DeslocamentoHoriz, DeslocamentoVert, Código, Direção, Superfície, CentroHoriz, CentroVert |
0,40,Radial,‑3.2,2.2,Bolt hole,,S2,1.05,0.275 |
|
Buracos de parafuso horizontais |
Horizontal |
EstaçãoInicial, EstaçãoFinal, Tipo, DeslocamentoHoriz, DeslocamentoVert, Código, Direção, Superfície |
0,20,Horizontal,,3.1,Bolt hole,Right,S2 |
|
Buracos de parafuso verticais |
Vertical |
EstaçãoInicial, EstaçãoFinal, Tipo, DeslocamentoHoriz, DeslocamentoVert, Código, Direção, Superfície |
0,,Vertical,3.2,,Bolt hole,Up,S2 |
| Tubos | Tubo |
EstaçãoInicial, EstaçãoFinal, Tipo, DeslocamentoHoriz, DeslocamentoVert, Código, DeslocamentoHorizFinal, DeslocamentoVertFinal, ComprimentoDeTubo |
0,,Pipe,‑1.0,2.5,Pipe,-1.1,2.6,5.0 |
- Os valores de Nome da superfície, Código, Deslocamento horizontal e Deslocamento vertical são opcionais.
- Se nenhum nome de superfície for especificado, ou o nome da superfície não for adequado para o intervalo de estação especificado, o primeiro modelo de superfície adequado ao intervalo de estação será utilizado.
- O valor do Método deverá ser um dos seguintes: Furo de Explosão, Horizontal, Vertical, Radial, Tubo.
- O valor da Direção deverá ser um dos seguintes: Acima, Abaixo, Esquerda, Direita ou vazio (para um deslocamento de radial, furo de explosão ou tubo).
