Для автоматической разбивки настенных лазеров

Автоматическая разбивка настенных лазеров для повышения точности наведения бурового оборудования.

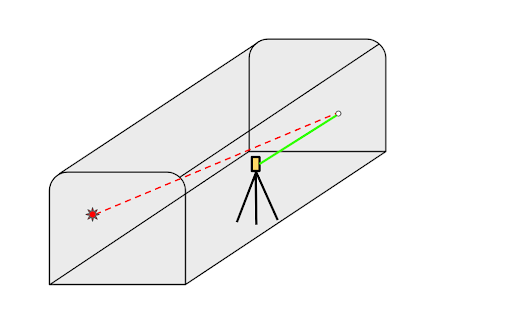

Этот рабочий процесс позволяет расположить настенные лазеры двумя способами:

• Ручное решение рассчитывается путем направления лазера инструмента на определенную точку крепления и желаемое место на поверхности забоя.

• Оптимизированное решение находит наилучшую возможную линию настенного лазера на основе исходной точки крепления, осевой линии, проектной стенки, расстояния от стенки и уклона.

Оба этих метода используют ручной ввод данных для получения точного ориентира для направления бурения на поверхности забоя.

1. Чтобы рассчитать, где расположить настенный лазер:
   1. Начните с одного из следующих действий:
      • На карте выберите осевую линию шахты (карьера) и нажмите Авторазбивка / Настенный лазер.

      • Нажмите и выберите Автоматическая разбивка / Настенный лазер.

   2. Подтвердите или выберите осевую линию шахты (карьера) на карте и нажмите Далее.

   3. Выберите линию проектной стенки из проекта на карте и нажмите Далее.

   4. Направьте лазер инструмента в нужную точку крепления, затем выберите способ расчета уровня лазера. Вы можете выбрать Высота над осевой линией, чтобы использовать автоматически рассчитанное значение, или выбрать Уклон, чтобы вручную ввести определенное значение. Нажмите на стрелку рядом с полем ввода уклона и выберите Вниз, чтобы обозначить снижение, и Вверх, чтобы обозначить подъем. Нажмите Далее.

   5. Направьте лазер на поверхность забоя, где вы хотите, чтобы прошла лазерная линия.

      СOBET – В любой момент рабочего процесса вы можете переместить инструмент или вернуться к изменению решения, после чего программное обеспечение выполнит перерасчет.

   Программное обеспечение рассчитывает решение вручную, основываясь на том, куда геодезист направил инструмент на поверхность забоя. Ручное решение отображается на карте в виде пунктирной зеленой линии, а результаты отображаются в окне Лазерное решение.

2. Чтобы рассчитать оптимизированное решение:
   1. При необходимости нажмите Параметры, чтобы настроить значение Расстояние от стенки в окне группы Параметры поиска наилучшего решения. Нажмите Принять, чтобы вернуться к рабочему процессу настенного лазера.
   2. Нажмите программную кнопку Привязка к наилучшему, чтобы рассчитать оптимизированное решение на основе выбранной точки крепления и значения Расстояния от стенки.

   Программное обеспечение рассчитывает оптимизированное решение на основе точки крепления, осевой линии и проектной стенки, а также уклона. Оптимизированное решение отображается на карте сплошной зеленой линией, а результаты отображаются в поле Лазерное решение (Наилучшее).

3. Когда вы будете готовы к установке настенного лазера, используйте функциональные клавиши Поворот на крепление и Поворот на плоскость забоя для помощи во время установки.

4. После установки настенного лазера:

   1. Нажмите Далее.

   2. Введите название и код конечной точки крепления лазера и нажмите Измерить для сохранения.

   3. Введите название и код последней точки поверхности забоя и нажмите Измерить для сохранения.

   4. Введите название и код проектируемой конечной точки линии настенного лазера и нажмите Далее.

      Отображаются результаты лазерного решения, точка крепления, точка поверхности забоя и конечная точка.

   5. Нажмите Запись.
