Automatisk utsättning av vägglaser

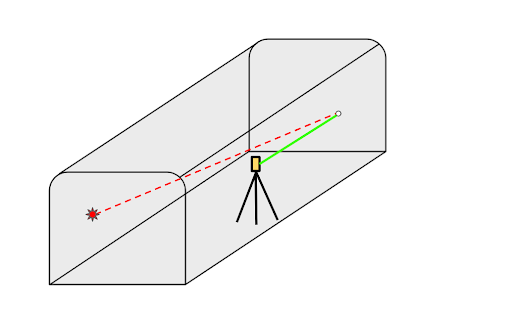

Automatisk utsättning av vägglaser för ökad noggrannhet vid styrning av borrutrustning.

Arbetsflödet gör det möjligt för dig att placera ut vägglaser på två sätt:

• En manuell lösning beräknas genom att rikta instrumentets laser mot en specifik monteringspunkt och önskad plats på bergväggen.

• En optimerad lösning hittar den bästa möjliga linjen för vägglasern baserat på den ursprungliga monteringspunkten, mittlinjen och väggdesignen, väggavståndet och lutningen.

Båda dessa metoder använder din manuella inmatning för att tillhandahålla en exakt referens för att styra borrningen vid arbetsytan.

1. Beräkna var vägglasern ska placeras:
   1. Börja med att göra något av följande:
      • Välj gruvans mittlinje på kartan och tryck sedan på Automatisk utsättning/Vägglaser.

      • Tryck på och välj Automatisk utsättning/Vägglaser.

   2. Bekräfta eller välj gruvans mittlinje från designen på kartan och tryck på Nästa.

   3. Välj väggdesignens linjearbete från designen på kartan och tryck på Nästa.

   4. Rikta instrumentets laser mot den önskade monteringspunkten och välj sedan hur laserns lutning ska beräknas. Du kan antingen välja Höjd över mittlinje för att använda det automatiskt beräknade värdet eller välja Lutning för att ange ett specifikt värde manuellt. Tryck på pilen bredvid inmatningsfältet för lutning och välj Nedåt för att indikera en sänkning eller Uppåt för att indikera en höjning. Tryck på Nästa.

   5. Rikta lasern mot bergväggen där du vill att laserlinjen ska placeras.

      TIPS – Du kan när som helst i arbetsflödet flytta instrumentet eller gå tillbaka för att ändra lösningen och sedan låta programmet göra om beräkningen.

   Programmet beräknar en manuell lösning baserat på var lantmätaren riktade instrumentet mot bergväggen. Den manuella lösningen visas som en streckad grön linje på kartan och resultaten visas i rutan Laserlösning.

2. Beräkna en optimerad lösning:
   1. Tryck på Alternativ för att justera värdet för Väggavstånd i grupprutan Parametrar för sökning av bästa lösning, vid behov. Tryck på Godkänn för att återgå till vägglaserns arbetsflöde.
   2. Tryck på skärmknappen Fäst mot bästa för att beräkna den optimerade lösningen, baserat på den valda monteringspunkten och Väggavståndet.

   Programmet beräknar den optimerade lösningen baserat på monteringspunkt, mittlinje och väggdesign samt lutning. Den optimerade lösningen visas som en heldragen grön linje på kartan och resultaten visas i rutan Laserlösning (bästa).

3. Använd skärmknapparna Vrid mot fäste och Vrid mot bergvägg för att få hjälp under installationen, när du är redo att installera vägglasern.

4. När vägglasern är installerad:

   1. Tryck på Nästa.

   2. Ange namn och kod för den slutliga lasermonteringspunkten och tryck på Mät för att lagra.

   3. Ange namn och kod för den sista punkten på bergväggen och tryck på Mät för att lagra.

   4. Ange namn och kod för den projicerade slutpunkten för väggens laserlinje och tryck på Nästa.

      Resultatet av laserlösningen, monteringspunkten, bergväggens punkt och slutpunkten visas.

   5. Tryck på Lagra.
