自动放样中心线

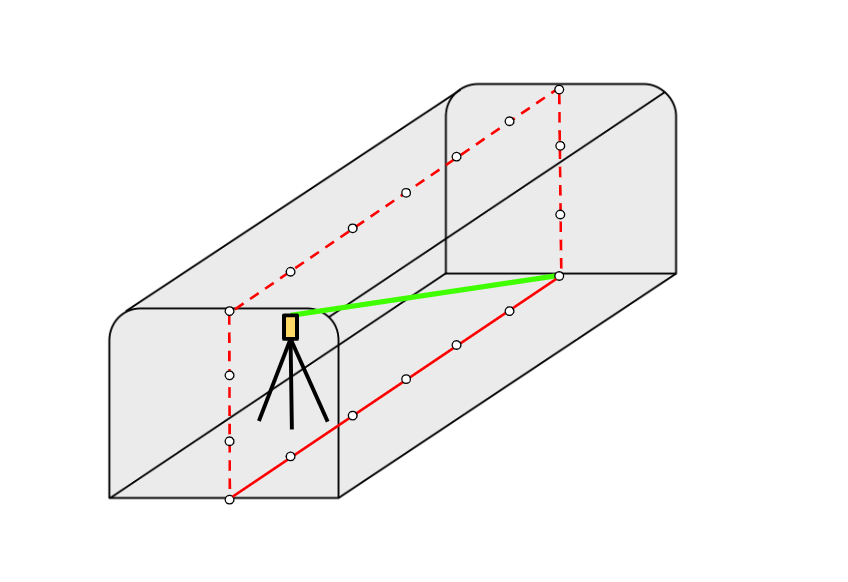

自动沿矿场所有表面放样中心线。您可以在放样工作流程中的任何时候启动和停止自动放样。

1. 要定义中心线和自动放样序列：
   1. 首先执行以下操作之一：
      • 在地图上选择线，然后点击自动放样 / 中心线。

      • 点击并选择自动放样/中心线，然后选择起始点和结束点。

        选择点时，从地图中选择它们，或者，如果采取其他选择方法，点击。请看选择点。

   2. 为放样线定义间隔。

   3. 选择开始自动放样例程的起始表面，然后定义自动放样例程放样每个表面的序列。

      起始表面选项包括：天花板、正面、地板或后面。默认情况下，放样将从天花板开始，并按以下顺序继续：正面、地板、后面。

      要反转序列，点击反转软键。如果重复放样该线，则会记住此设置。

   4. 如果需要，定义一个水平偏移量，它可以应用于中心线的左侧或右侧。

      偏移量用于调整设计位置。

   线定义信息框显示所创建线的长度、方位角和坡度。

   提示 –在地图和相机视图中，定义的中心线都显示为黑色虚线。黄色箭头突出显示活动表面并指示放样方向。

2. 点击下一步。

3. 点选项软键，输入点细节、位置限差和设置的值，或接受默认值。请参阅自动放样设置。点击下一步。

   注意 –位置限差值是指在矿场表面上寻找下一个位置时的限差。此处的位置限差并不指测量点的精度或准确度。

   在自动放样程序启动之前，您必须测量现有的矿场表面以及定义的起始点。这使得软件能够将设计中心线准确地投射到每个矿场面上并确定标记的交叉点。测量起始点有助于提高效率并避免返工。

4. 测量矿场面和自动放样起始位置：

   注意 –靠近矿场表面中心进行测量将获得最佳结果。

   1. 瞄准正面然后点击测量。

   2. 瞄准地面然后点击测量

   3. 瞄准天花板然后点击测量

   4. 瞄准后面然后点击测量。

      要从测量工作流程中删除后面，请在提示测量后面时点击跳过软键。

   5. 瞄准起始点然后点击测量。要从定义的中心线的起始点开始自动放样，请点击跳过。

   测量完矿场表面和自动放样起始位置后，自动放样程序将自动开始。

   • 如果您测量了自动放样起始点，则自动放样将从该点开始，并按照您在步骤1中定义的顺序进行。

   • 如果跳过测量起始位置，则自动放样将从定义的中心线的起始处开始并按照默认放样顺序进行。

   自动放样期间：

   • 当在限差内找到位置时， 标记点 事件将响起并：

     • 如果仪器有跟踪灯，激光指示器 和 跟踪灯在 标记延迟 域中定义的时间内 闪烁。
     • 如果仪器是 Trimble SX12 扫描全站仪，仪器将变为 STD 模式，并且激光指示器 停止闪烁 并移动到自己的EDM位置。当目标照明灯 （TIL）在 标记延迟 域中定义的时间内闪烁时，激光指示器 变为稳定状态。当点存储时，仪器会自动返回到 TRK 模式，并且激光指示器将恢复闪烁。

     在 标记延迟 时段结束时，仪器自动放样下一点。使用上一个和下一个软键在文件中选择下一个或上一个位置。

   • 在迭代过程中，显示放样变化量，指示仪器EDM需要到达目标的方向。显示为红色的值表示变化量超出限差。点击暂停可暂时停止迭代。软件将仪器切换到跟踪模式，允许您使用控制器或视频屏幕上的箭头键将仪器EDM移近目标。一旦变化量值显示为黑色，点击存储以存储记录，重新启动自动放样序列，然后移至标记点步骤。

   • 当找不到在限差内的点时, 点会被忽略掉。

   提示 –要在任意时刻停止放样，请点击Esc软键。放样停止并且软件显示一条消息询问您是否要放弃测量。点击是停止放样并显示结果屏幕。如果希望继续，请点击否以恢复放样。

5. 自动放样中心线完成后，结果屏幕将显示放样点的数量和跳过的点的数量。

   如果跳过了任何点，请点击 重试 软键以重试自动放样跳过的点。点击 限差 软键以更改限差设置（如果需要）。
