自动放样激光线

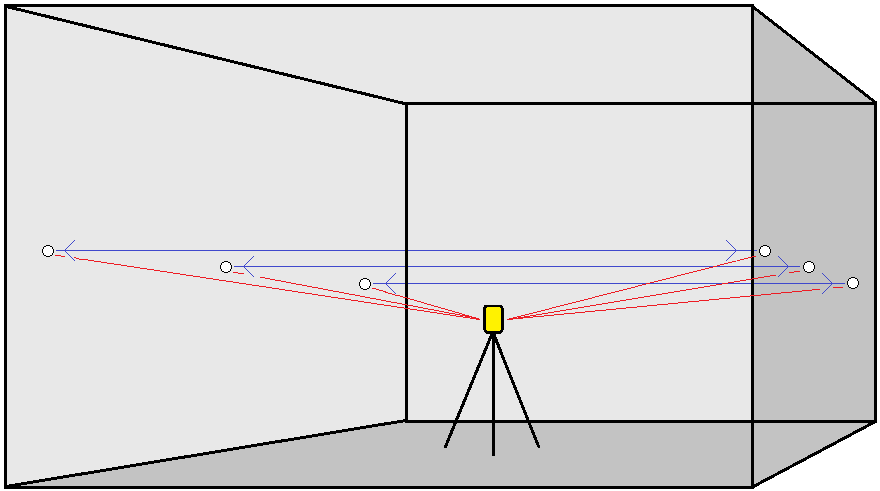

使用设计文件或计算沿坡度线的新激光线位置，自动沿矿场面放样激光线点。

1. 创建激光线：

   • 在地图上选择线，然后点击自动放样 / 激光线。

     当您通过在激光线周围拖动一个框从地图中选择激光线时，激光线定义现在会按照它们在文件中定义的顺序列出。当您通过在地图中单独点击它们来选择它们时，激光线定义仍会按照您在地图中选择它们时选择的顺序显示。

   • 点击 ，选择自动放样 / 激光线，然后选择点：
     1. 把 选择方法 设为 前缀 或 后缀， 使它与您任务中点的命名习惯相符。

     2. 输入左点前缀/后缀和右点前缀/后缀。点击下一步。

        任务中所有与正确的前后缀匹配的点对都被列出。

        配对点必须用它们的点名称来定义。一个点必须有前缀或后缀，以便识别它是在线的左侧或右侧。点名称的其余部分必须与要查找的配对点相同。例如：如果左侧点的前缀是“L”，右侧点的前缀是“R”，那么，以下点会被识别为配对点：L1–R1、L15–R15、L101–R101，等等。

     3. 如果需要，选择和删除所有不需要放样的点。
     4. 点击下一步。

   如果要反转线的方向，点击交换。 点击下一步。

2. 为点细节和设置输入值，或者接受默认值。

   注意 –默认情况下， 矿场软件将所有点都放在左侧，从第一条线开始到最后一条线结束。然后，放样右侧的所有点，始于最后一条线止于第一条线。要更改为交替放样（或“之字形”顺序），请选择交替放样顺序。

3. 点击下一步。

   软件将自动启动自动放样激光线程序。

   提示 – 如果仪器没能指向正确的方向，那么，在 开始延迟 期间，您可以用手动方式让仪器指向正确的方向。

   仪器转向设计点，测量位置，然后对照定义的限差检查该位置。如果超出限差，仪器会转向新位置并重复此过程，直到找到限差内的位置或达到最大叠代数为止。

   软件将会使用先前的位置，以减少查找下一位置所需要的叠代次数。但是，如果在限差范围内没有找到位置，软件就会使用先前位置的设计位置，以减少查找下一个位置所需要的叠代次数。

   • 当在限差内找到位置时， 标记点 事件将响起并：

     • 如果仪器有跟踪灯，激光指示器 和 跟踪灯在 标记延迟 域中定义的时间内 闪烁。
     • 如果仪器是 Trimble SX12 扫描全站仪，仪器将变为 STD 模式，并且激光指示器 停止闪烁 并移动到自己的EDM位置。当目标照明灯 （TIL）在 标记延迟 域中定义的时间内闪烁时，激光指示器 变为稳定状态。当点存储时，仪器会自动返回到 TRK 模式，并且激光指示器将恢复闪烁。

     在 标记延迟 时段结束时，仪器自动放样下一点。 点击 暂停 以临时中断自动放样过程。使用 上一个 和 下一个 软键在文件中选择下一个或上一个位置。

   • 当软件迭代以查找目标限差范围内的点时，点击暂停以暂时停止迭代过程。软件将仪器切换到跟踪模式并显示放样变化量，这指示仪器EDM到达目标所需的方向。显示为红色的值表示变化量超出限差。使用控制器上的箭头键或视频屏幕上的箭头键将仪器EDM移近目标。一旦变化量值显示为黑色，点击存储以存储记录，重新启动自动放样序列，然后移至标记点步骤。

   • 当找不到在限差内的点时, 点会被忽略掉。

4. 过程结束时， 结果 屏幕显示放样的点数和跳过的点数。
