投影一条线

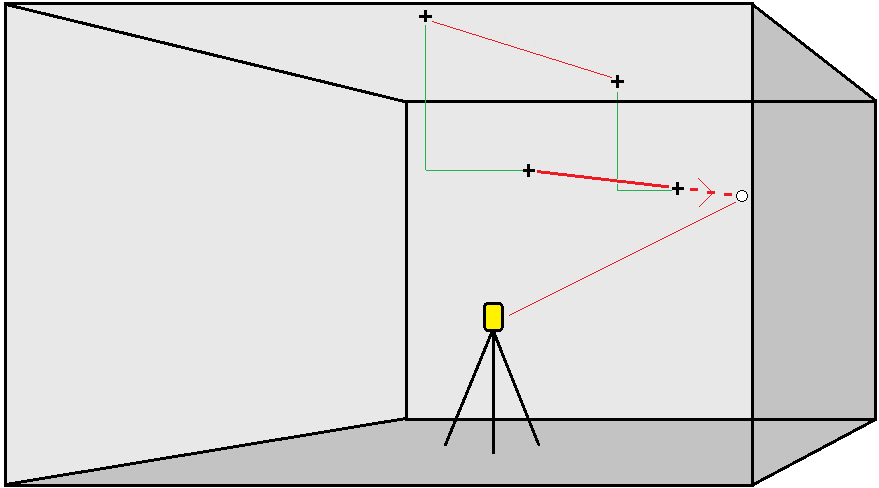

自动在与激光线偏移的位置放样投影线点，以在激光线和矿场面之间创建一条新参考线。

  1. 创建线：
    • 在地图上选择线，然后点击 自动放样 / 投影线。

    • 点击，选择自动放样 / 投影线，然后选择开始和结束点。

      选择点时，从地图中选择它们，或者，如果采取其他选择方法，点击。请看选择点。

    如果要反转线的方向，点击交换。

  2. 需要时，定义偏移量。投影到线可以由以下方式进行偏移：
    • 水平偏移 - 应用于线的左侧或右侧
    • 垂直偏移 - 应用于线的上方或下方
  3. 点击下一步。
  4. 输入点详细信息、位置限差和设置的值或接受默认值。请参阅自动放样设置。 注意 –位置限差值是指在矿场表面上寻找下一个位置时的限差。此处的位置限差并不指测量点的精度或准确度。 点击下一步。

  5. 点击下一步。

    提示 – 如果仪器没能指向正确的方向，那么，在 开始延迟 期间，您可以用手动方式让仪器指向正确的方向。

    仪器转向设计点，测量位置，然后对照定义的限差检查该位置。如果超出限差，仪器会转向新位置并重复此过程，直到找到限差内的位置或达到最大叠代数为止。

    软件将会使用先前的位置，以减少查找下一位置所需要的叠代次数。但是，如果在限差范围内没有找到位置，软件就会使用先前位置的设计位置，以减少查找下一个位置所需要的叠代次数。

    • 当在限差内找到位置时， 标记点 事件将响起并：

      • 如果仪器有跟踪灯，激光指示器 和 跟踪灯在 标记延迟 域中定义的时间内 闪烁。
      • 如果仪器是 Trimble SX12 扫描全站仪，仪器将变为 STD 模式，并且激光指示器 停止闪烁 并移动到自己的EDM位置。当目标照明灯 （TIL）在 标记延迟 域中定义的时间内闪烁时，激光指示器 变为稳定状态。当点存储时，仪器会自动返回到 TRK 模式，并且激光指示器将恢复闪烁。

      在 标记延迟 时段结束时，仪器自动放样下一点。 点击 暂停 以临时中断自动放样过程。使用 上一个 和 下一个 软键在文件中选择下一个或上一个位置。

    • 当软件迭代以查找目标限差范围内的点时，点击暂停以暂时停止迭代过程。软件将仪器切换到跟踪模式并显示放样变化量，这指示仪器EDM到达目标所需的方向。显示为红色的值表示变化量超出限差。使用控制器上的箭头键或视频屏幕上的箭头键将仪器EDM移近目标。一旦变化量值显示为黑色，点击存储以存储记录，重新启动自动放样序列，然后移至标记点步骤。

    • 当找不到在限差内的点时, 点会被忽略掉。

  6. 过程结束时， 结果 屏幕显示放样的点数和跳过的点数。
