Vytyčení šikmého odsazení

Použijte tuto metodu pro vytyčení pozice, která není definována v pravém úhlu k horizontálnímu návrhu trasy/hlavního řetězce, například při vytyčování kanálů nebo mostních opěr.

Příklad šikmého odsazení

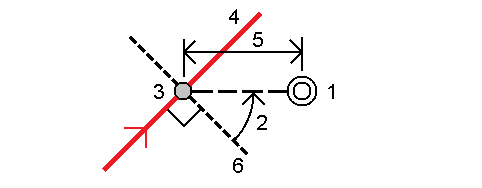

Obrázek níže zobrazuje bod definovaný škmý odsazením vpřed a odsazením vpravo. Bod pro vytyčení (1) je definován ze staničení (3) odsazením (5) podle šikmého odsazení (2). Šikmé odsazení může být definováno delta úhlem k linii vpřed nebo zpět (6) v pravém úhlu od vytyčované linie (4) nebo může být šikmé odsazení definováno azimutem.

Vytyčení pozice v šikmém odsazení

1. V poli Vytyčení vyberte Šikmé odsazení. Klikněte na Staničení pro výběr staničení na horizontálním návrhu trasy/hlavním řetězci, které se použije při šikmém odsazení.

   Chcete-li vytyčit šikmé odsazení vztažené k hodnotě nominálního staničení (kde se staničení nemusí shodovat s příčným profilem), vyberte libovolné staničení na horizontálním návrhu trasy/hlavním řetězci a potom kliknutím a podržením zvolte Vybrat staničení a vložte hodnotu staničení.

2. Chcete-li definovat šikmé odsazení:
   1. Klikněte na Šikmé odsazení.

   2. Zadejte hodnoty Odsazení a Vychýlení. Klikněte na , abyste změnili směr odsazení nebo vychýlení.

   3. Chcete-li definovat výšku pro bod, vyberte:

      • Spád z řetězce, abyste vypočítali výšku sklonem z výšky na řetězci ve vybraném staničení

      • Deltu z řetězce, abyste vypočítali výšku pomocí delty z výšky na řetězci ve vybraném staničení.

      • Vložit, abyste vložili výšku.

        Pokud má trasa pouze horizontální návrh trasy/hlavní řetězec, musíte vložit výšku.

   4. Klikněte na Akceptovat.

3. Chcete-li vytyčit odsazení bodů od trasy, nechte vozovku čistou pro konstrukci, definovat odsazení konstrukce.
4. Klikněte na Start.
5. Pro navigaci k bodu použijte půdorys. Viz Navigace vytyčení.

6. Když je bod v toleranci, klepnutím na Změřit bod změříte.

   Při použití Trimble SX12 skenovací totální stanice v režimu TRK s povoleným laserovým ukazovátkem se na obrazovce Vytyčení zobrazí prog. klávesa Označte bod místo prog. klávesy Měření. Kliknutím na Označte bod se přístroj přepne do režimu STD. Laserové ukazovátko přestane blikat a přesune se do polohy EDM. Když kliknete na Přijmout pro uložení bodu, přístroj se automaticky vrátí do režimu TRK a laserové ukazovátko pokračuje v blikání. Chcete-li změřit a aktualizovat vytyčovací delty, klikněte na Změřit po kliknutí na Označte bod a předtím, než kliknete na Přijmout. Více informací viz Nastavení EDM.
