Picchettare una stazione all’offset distorto da un allineamento

1. Nel campo Picchetta, selezionare Offset disallineamento.

2. Toccare vicino al campo Stazione e selezionare la stazione o inserire un valore nominale stazione.

3. Toccare Offset disallineamento e inserire i valori disallineamento e offset.

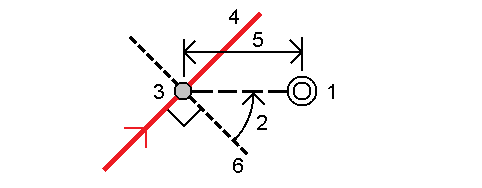

   Come mostrato nel diagramma sotto, il punto da picchettare (1) è definito dalla stazione (3) in base ad un offset (5) lungo la distorsione (2).La distorsione può essere definita da un angolo delta in avanti o all’indietro ad una linea (6) ad angoli retto rispetto alla strada da picchettare (4) oppure la distorsione può essere definita in base ad un azimut.Il diagramma sotto mostra un punto definito in base ad una distorsione in avanti e un offset a destra.



4. L’elevazione del punto può essere definita da:
   • Pendenza da allineamento – l’elevazione è calcolata in base alla pendenza dall’elevazione dell’allineamento alla stazione inserita.
   • Delta da allineamento – l’elevazione viene calcolata in base a un delta dall’elevazione dell’allineamento alla stazione inserita.
   • Inserire – l'elevazione viene inserita.

   Se la allineamento ha solamente un allineamento orizzontale, l’elevazione del punto deve essere inserito.

5. Se sono necessari offset di costruzione, toccare e mantenere premuto nella mappa e selezionare Definisci offset di costruzione. Inserire valori nel campo Offset costruzione. Vedere Offset costruzione.

   Se la posizione calcolata si trova prima dell’inizio o oltre la fine dell’allineamento, il punto non può essere picchettato.

6. Toccare Avvio.

7. Navigare al punto.

   Vengono visualizzate l’elevazione della posizione corrente e l’elevazione di progetto della posizione calcolata e l’offset disallineamento e informazioni delta.

   Quando il metodo di picchettamento è Stazione su allineamento o Offset disallineato, è possibile modificare l'elevazione.Per modificare questo, premere il tasto Spazio o toccare e inserire il nuovo valore di elevazione. Per ripristinare l'elevazione originale dopo la modifica, premere lSpazio o toccare e poi toccare e selezionare Ricarica elevazione originale.

   Quando si picchetta una stazione all’offset distorto, la vista sezione trasversale non è disponibile.

8. Quando il punto è entro la tolleranza, toccare Misura per misurare il punto.

   Quando si utilizza un Stazione totale a scansione Trimble SX12 in modalità TRK con il puntatore laser attivato, la schermata Picchettamento mostra il tasto software Contrassegna pto invece del tasto software Misura . Toccare Contrassegna pto per mettere lo strumento in modalità STD. Il puntatore laser smette di lampeggiare e si muove per posizionarsi nella posizione EDM. Quando si tocca Accetta per memorizzare il punto, lo strumento torna automaticamente al modo TRK e il puntatore laser riprende a lampeggiare. Per rimisurare e aggiornare i delta di picchettamento, toccare Misura dopo aver toccato Contrassegna pto e prima di toccare Accetta. Per ulteriori informazioni, vedere Impostazioni Impostazioni EDM.

9. Toccare Accetta per memorizzare il punto.
10. Se si è selezionata l’opzione Visualizza prima di memorizzare vengono visualizzati i delta di picchettamento selezionati nella schermata Opzioni picchettamento. Toccare Memorizza.
