LandXML 스트링 도로

LandXML 스트링 도로는 내업용 소프트웨어에서 내보낼 때 사전 정의되어 검토 및 측설 준비가 완료됩니다. 참조:

LandXML 횡단면 도로와 달리 LandXML 스트링 도로는 RXL 도로로 저장되지 않으며, Trimble Access 도로 소프트웨어에서 사용될 때 XML 파일로 유지됩니다.

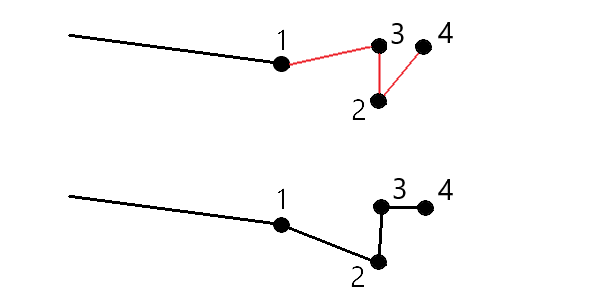

Trimble은 사무실 소프트웨어에서 도로를 정의할 때 수직면을 피할 것을 권장합니다. 한 스트링이 다른 스트링과 옵셋이 동일할 경우, Roads 소프트웨어는 스트링에 조인하여 횡단면을 표시할 때 잘못된 순서로 스트링을 연결할 수 있습니다. 이 문제를 방지하려면 스트링 중 하나를 다른 스트링과 옵셋을 약간 다르게 합니다. 예를 들어, 다음 그림의 위쪽 다이어그램에서 보는 바와 같이 스트링 2와 3이 동일한 옵셋을 가지는데 빨간색 선작업에 표시된 대로 잘못 연결될 수 있습니다. 아래쪽 다이어그램에서는 스트링 3이 스트링 2와 약간 옵셋을 달리하는데 스트링이 검은색 선작업에 표시된 대로 항상 올바르게 연결됩니다.

파일에 잘못된 나선형 지오메트리가 있는 경우, 다음 규칙을 사용해 평면 선형이 조정됩니다.

  • 나상은 파일의 반경과 길이 값이 그대로 유지되지만 끝 좌표가 조정되어 맞춰집니다.

  • 호는 파일의 반경 값이 그대로 유지되지만 길이와 좌표가 조정되어 맞춰집니다.

LandXML 스트링 도로의 이점

LandXML 스트링 도로는 GENIO 스트링 도로와 아주 유사하지만 여러 가지 이점이 있습니다.

  • 도로 정의가 완전하고 검토와 측설을 할 준비가 된 상태이기 때문에 도로를 정의할 스트링을 선택할 필요가 없습니다.
  • 스트링 이름이 4자로 제한되지 않습니다.

  • LandXML 파일에 복수의 도로가 포함될 수 있습니다.

  • LandXML 파일에 복수의 지형면이 포함될 수 있습니다.
  • Trimble Business Center에서 내보낼 때, 그리고 Trimble Access 도로로 파일을 표시하거나 측설할 때 LandXML 스트링 파일에 대한 지원이 더 우수합니다.

전통적인 LandXML 스트링은 측경사에 대한 지원이 포함되지 않지만 Trimble은 LandXML 포맷을 확장해 측경사 지원을 포함합니다. Trimble Business Center에서 내보낸 LandXML 스트링 파일은 측경사가 정의됩니다. 또 측경사는 Trimble Access 도로 소프트웨어에서 정의 또는 수정할 수 있습니다.

LandXML 스트링 도로 편집하기

맵에서 LandXML 스트링 도로를 눌러 선택한 뒤 편집을 누릅니다.또는 을 누르고 정의 / LandXML 도로를 선택해서 편집할 도로를 선택한 뒤 다음을 누릅니다.

편집하고자 하는 도로가 맵에 나오지 않으면 맵 툴바에서 을 눌러 레이어 관리자를 열고 맵 파일 탭을 선택합니다. 파일을 선택한 뒤 해당 레이어가 표시되고 선택 가능하게 합니다. 파일은 현재의 프로젝트 폴더에 있어야 합니다.

선택한 LandXML 스트링 도로의 경우, 다음을 수행할 수 있습니다.
