Exigences des positions d'implantation

Les positions d'implantation typiquement définissent les emplacements des trous de boulon ou des trous de forage dans le tunnel, et sont également utilisés pour définir des trous de mine dans la face du tunnel ou des trous pour l’installation des conduites. Toutes les positions d’implantation sont définies par l'intervalle de stations, les valeurs de déport et une méthode. L'intervalle de stations peut être défini comme une station unique ou plusieurs stations avec des stations de début et de fin définies.

Vous pouvez entrer des positions d’implantation comme partie de la définition du tunnel en utilisant l’écran Implantation dans Trimble Access. Alternativement, vous pouvez concevoir les positions d’implantation dans Trimble Business Center et puis les enregistrer sous forme d’un fichier TXL pour une utilisation dans Trimble Access, ou vous pouvez importer des positions d’implantation à partir d’un fichier de CSV. Pour entrer ou importer des positions d’implantation, voir Pour ajouter des positions d'implantation.

L’implantation des positions utilisant Trimble Access Tunnels fait référence au processus d’implantation des positions conçues, et de marquage physique de l’emplacement des points d’implantation sur la surface du tunnel afin que l’équipement de forage puisse être guidé vers l’emplacement correct de chaque point pour forer le trou et installer le boulon ou la conduite. Voir Pour implanter des positions prédéfinies.

Les types de positions d’implantation pris en charge sont :

  • Trous de mine de cercle de fin
  • Trous de boulon utilisant les méthodes suivantes :
    • Radial
    • Horizontal
    • Vertical
    • Radial multiple
  • Conduites

Référez-vous au diagramme suivant:

1

Trou de mine

2

Radial

3

Horizontal

4

Vertical

5

Radial multiple

6

Alignement

7

Centre décalé

8

Intervalle

9

Conduites





Consultez la figure ci-dessous pour implanter des positions des trous de mine.

1

Position du trou de mine

2

Position de projet

3

Surface de projet

4

Surface du tunnel

5

Alignement du tunnel

Consultez la figure ci-dessous pour implanter des positions des trous de boulon définies par les méthodes radiale (y compris radiale multiple), horizontale et verticale.

1

Implanter radial défini par position

2

Implanter radial défini par horizontal

3

Implanter radial défini par vertical

4

Position de projet

5

Surface de projet

6

Surface du tunnel

7

Centre pour position radiale

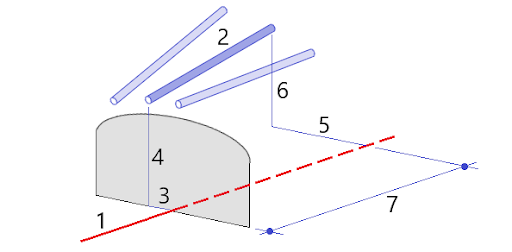

Implantez des positions de conduite pour installer une arche de conduites qui s’étendent dans le sens de la longueur le long de l’alignement du tunnel prévu pour renforcer le toit de la zone de travail. Typiquement, une série d’arches de conduites régulièrement espacées et chevauchantes (une voûte parapluie ou une voûte tube) sont installées tout au long de l’excavation séquentielle du tunnel.

1

Alignement

2

Voûte parapluie

3

Déport horizontal (début de conduite)

4

Déport vertical (début de conduite)

5

Déport horizontal (extrémité de conduite)

6

Déport vertical (extrémité de conduite)

7

Distance 2D le long de l’alignement.

Vous ne pouvez pas importer des points d'implantation Radial multiple .

Le format requis pour le fichier CSV est :

Station de début, Station de fin, Type, Déport horz, Déport vert, Code, Direction, Surface, Déport horz extra, Déport vert extra, Longueur.

Voir les exemples suivants pour le format de chaque méthode d'implantation:

Positions d'implantation Méthode Valeurs Exemple

Trous de mine de cercle de fin

Trou de mine

Station de début, Station de fin, Type, Déport horz, Déport vert, Code

40,60,Blasthole,0.5,‑0.5,Blast hole

Trous de boulon radiaux

Radial

Station de début, Station de fin, Type, Déport horz, Déport vert, Code, Direction, Surface, Centre horz, Centre vert

0,40,Radial,‑3.2,2.2,Bolt hole,,S2,1.05,0.275

Trous de boulon horizontaux

Horizontal

Station de début, Station de fin, Type, Déport horz, Déport vert, Code, Direction, Surface

0,20,Horizontal,,3.1,Bolt hole,Right,S2

Trous de boulon verticaux

Vertical

Station de début, Station de fin, Type, Déport horz, Déport vert, Code, Direction, Surface

0,,Vertical,3.2,,Bolt hole,Up,S2
Conduites Conduite

Station de début, Station de fin, Type, Déport horz, Déport vert, Code, Déport horz de fin, Déport vert de fin, Longueur de conduite

 0,,Pipe,‑1.0,2.5,Pipe,-1.1,2.6,5.0



  • Le Nom de surface, le Code, les valeurs du Déport horizontal et du Déport vertical sont en option.
  • Si aucun Nom de surface n'est spécifié, ou le Nom de surface n'est pas applicable pour l'étendue de station spécifiée, la première surface de profil en travers type appropriée à l'étendue de station est utilisée.
  • La valeur de Méthode doit être l'une des suivantes : Trou de mine, Horizontal, Vertical, Radial et Conduite.
  • La valeur de Direction doit être l'une des suivantes : Haut, Bas, Gauche, Droite, ou vide (pour un déport radial, un trou de mine ou une conduite).
