Oberfläche zwischen zwei Linienzügen abstecken

Diese Absteckmethode kann beim Abstecken von Linienzügen und Oberflächen verwendet werden. Sie ist nicht beim Abstecken aus einer Trassenentwurfsdatei geeignet.

Oberfläche zwischen zwei Linienzügen abstecken:

  1. Wählen Sie im Auswahlbildschirm für die Absteckung im Feld Abstecken die Option Zu zwei Linienzügen, und tippen Sie dann in der Karte auf jeden Linienzug, oder tippen Sie auf , um jeden Linienzug aus der Liste auszuwählen.

  2. Um Pflöcke zu platzieren, die von der Straße versetzt sind, sodass die Fahrbahn für Baumaßnahmen frei bleibt, definieren Sie eine Baufreiheit.

  3. Tippen Sie auf Start.

    Der Bildschirm Trassennavigation wird angezeigt. Tippen Sie auf Optionen, um die Voreinstellungen für Navigationsanzeige, Neigung und Details abgesteckter Punkte zu konfigurieren oder um Absteckdifferenzen relativ zu einem digitalen Geländemodell (DGM) anzuzeigen.

  4. Verwenden Sie die Informationen im Bildschirm Trassennavigation, um Ihre Position relativ zur Trasse anzuzeigen und zum abzusteckenden Punkt zu navigieren.

    Zu den ausgegebenen Differenzen gehören:

    • Station- und Offset-Werte für Ihre aktuelle Position relativ zum primären Stationierungsbreitenband.

    • Nach links/rechts-Wert zu jedem Breitenband

    • dH (vertikale Strecke) zur Oberfläche zwischen den beiden Linienzügen.

    • dH (vertikale Strecke) zum primären Stationierungslinienzug.

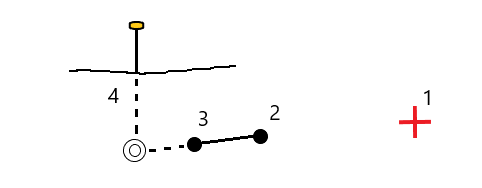

      Die folgende Abbildung zeigt den primären Stationierungslinienzug (1), die zwei Linienzüge (2, 3) und die dH Verlängerung der beiden Linienzüge (4):

    • Senkr. Str. zur Oberfläche zwischen den beiden Linienzügen.

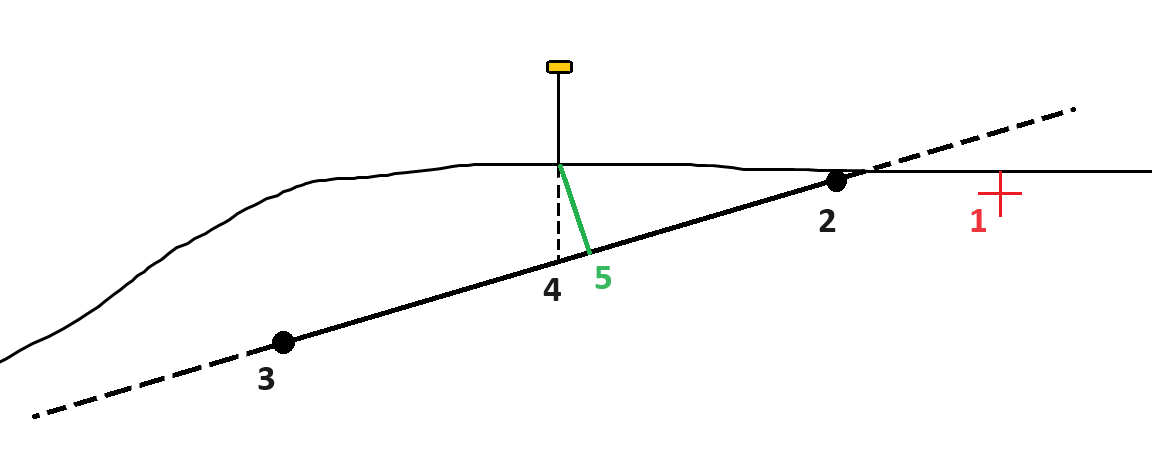

      Die folgende Abbildung zeigt den primären Stationierungslinienzug (1), die zwei Linienzüge (2, 3) und die dH zur Oberfläche zwischen den beiden Linienzüge (4) und die Senkr. Str. zur Oberfläche zwischen den beiden Linienzügen (5):

  5. Wenn sich der Punkt innerhalb der Toleranz befindet, messen Sie diesen indem Sie auf Messen tippen.

    Wenn eine Trimble SX12 Scanning Totalstation im TRK-Modus mit aktiviertem Laserpointer verwendet wird, wird im Bildschirm Abstecken der Softkey Punkt markieren statt des Softkeys Messen angezeigt. Tippen Sie auf Punkt markieren, um das Instrument in den STD-Modus zu schalten. Der Laserpointer hört auf zu blinken und bewegt sich, um sich an der EDM-Position zu positionieren. Wenn Sie zum Speichern des Punkts auf Akzept. tippen, wechselt das Instrument automatisch wieder in den TRK-Modus, und der Laserpointer fängt wieder an zu blinken. Um neu zu messen und die Absteckdifferenzen zu aktualisieren, tippen Sie auf Messen, nachdem Sie auf Punkt markieren getippt haben und bevor Sie auf Akzept. tippen. Weitere Informationen finden Sie unter EDM-Einstellungen.

  6. Tippen Sie auf Speich.

    Die Software wechselt wieder zum Navigationsbildschirm.

Nächste Schritte

  • Um mit dem Messen von Punkten entlang der Trasse fortzufahren, tippen Sie auf den Softkey Sta+ oder Sta-, um die nächste oder vorherige Station auszuwählen.

    Wenn Sie im Bildschirm Station wählen das Feld Automatische Erhöhung aktiviert haben, wird automatisch die nächste oder vorige Station ausgewählt. Siehe unter Zur Absteckung verfügbare Stationen.

  • Tippen Sie auf Esc, um diese Absteckmethode zu beenden.
  • Absteckmethoden ändern, je nachdem, wie Sie abstecken:
    • Zum primären Linienzug: Tippen Sie auf Esc und wählen Sie im Feld Abstecken die Option Zum primären Linienzug.
    • Zum Linienzug: Tippen Sie auf Esc und dann in der Karte auf den Linienzug.
    • Zu zwei Linienzügen: Tippen Sie auf Esc und wählen Sie im Feld Abstecken die Option Zu zwei Linienzügen.
    • Eine Station auf einem Linienzug: Tippen Sie auf Esc und dann in der Karte auf die Station auf einem Linienzug.
