Kanalstabsmessung

Verwenden Sie bei einer konventionellen Vermessung diese Messmethode zur Messung eines unzugänglichen Punktes, über dem kein Prisma aufgehalten werden kann.

Die Verwendung eines schwenkbaren Prismas mit dem geeigneten Nodalpunktversatz ergibt genaue Resultate unabhängig davon, in welche Richtung der Stab geneigt ist. Prismen, die nicht geneigt werden sollten (wie das Trimble Rundumprisma der VX/S-Serie), korrigieren nicht den Vertikalwinkel und die Schrägstrecke für die Differenz zwischen dem optischen Mittelpunkt des Prismas und der Stabachse.

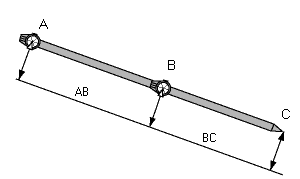

  1. Befestigen Sie zwei Prismen (A und B) in einiger Entfernung am Prismenstab, wie in nachstehender Abbildung dargestellt. Die Strecke BC ist bekannt.

  2. Tippen Sie auf , wählen Sie die Option Messen, und führen Sie eine Stationierung aus. Siehe unter Stationierung.
  3. Tippen Sie auf , und wählen Sie Messen / Topo messen.
  4. Geben Sie den Punktnamen und bei Bedarf den Code ein.
  5. Wählen Sie im Feld Methode die Option Kanalstab.

  6. Vervollständigen Sie die Felder wie erforderlich.

    Geben Sie einen geeigneten Wert in das Feld Toleranz AB ein, damit eine Warnmeldung erscheint, falls die eingegebene Strecke AB und die gemessene Strecke AB zwischen den beiden Prismen unterschiedlich sind. Wenn der Wert im Feld Toleranz AB überschritten wird, kann das darauf hinweisen, dass die Strecke AB falsch eingegeben wurde oder dass der Prismenstab zwischen der Messung zu Prisma A und der Messung zu Prisma B bewegt wurde.

  7. Tippen Sie auf Messen. Nehmen Sie zwei Messungen vor.

    Die Software berechnet die Position des verdeckten Punktes (C) und speichert diese als Rohbeobachtung (Hz V SD (roh)).

    Alle Rohdaten werden in der Job-Datei gespeichert und stehen für den Export zur Verfügung.
