Implanter une station à un déport incliné d'un alignement

1. Dans le champ Implanter, sélectionnez Déport incliné.

2. Appuyez sur à côté du champ Station et sélectionnez la station ou entrez une valeur de station nominale.

3. Appuyez sur Déport incliné et entrez les valeurs d’inclinaison et de déport.

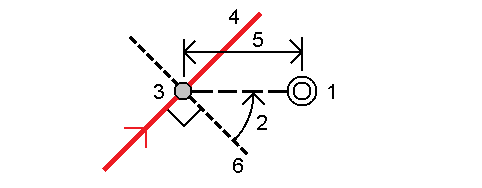

   Comme indiqué dans la figure ci-dessous, le point à implanter (1) est défini à partir de la station (3) par un déport (5) le long de l'inclinaison (2). Il est possible de définir l'inclinaison par un angle delta en avant ou en arrière vers une ligne (6) à angle droit à l'alignement en cours d'implantation (4) ou l'inclinaison peut être défini par un azimut. La figure illustre un point défini par une inclinaison en avant et un déport à droite.



4. L'élévation du point peut être définie par:
   • Talus de l'alignement – l'élévation est calculée par une pente à partir de l'élévation de l'alignement à la station entrée.
   • Delta de l'alignement – l'élévation est calculée par un delta à partir de l'élévation de l'alignement à la station entrée.
   • Entrer – l'élévation est entrée au clavier.

   Si l’alignement n'a qu’un axe en plan, l'élévation du point doit être entrée au clavier.

5. Si des Déports de construction sont requises, appuyez et restez sur la carte et sélectionnez Définir déports de construction. Entrez des valeurs dans le champ Déport de construction. Voir Déports de construction.

   Si la position calculée se trouve avent le début ou au-delà de la fin de la route le point ne peut pas être implanté.

6. Appuyez sur Commencer.

7. Naviguer au point.

   L’élévation de votre position courante et la valeur de projet de la position sélectionnée, et le déport incliné et les informations de delta s’affichent.

   Lorsque la méthode d’implantation est Station sur l’alignement ou Déport incliné, vous pouvez modifier l’élévation. Pour la modifier, appuyez sur la touche Espacement ou appuyez sur et entrez la nouvelle valeur d’élévation. L’élévation originale du projet est automatiquement restaurée dès que vous modifiez le projet ou la section du projet en cours d’implantation, ou dès que vous quittez l’implantation. Pour restaurer l’élévation originale pendant l’implantation après l’avoir modifiée, appuyez sur la touche Espacement ou appuyez sur et puis appuyez sur à côté du champ Elévation du projet et sélectionnez Recharger élévation originale.

   Lors de l'implantation à un déport incliné, la vue en profil en travers n'est pas disponible.

8. Lorsque le point se trouve dans la tolérance, appuyez sur Mesurer pour mesurer le point.

   Lors de l’utilisation d’un Station totale de scan Trimble SX12 en mode TRK avec le pointeur laser activé, l’écran Implantation affiche la touche programmable Repérer point au lieu de la touche programmable Mesurer. Appuyez sur Repérer point pour mettre l’instrument en mode STD. Le pointeur laser cesse de clignoter et se déplace pour se positionner à la position EDM. Lorsque vous appuyez sur Accepter pour stocker le point, l’instrument retourne automatiquement au mode TRK et le pointeur laser reprend le clignotement. Pour mesurer à nouveau et mettre à jour les deltas d’implantation, appuyez sur Mesurer après avoir appuyé sur Repérer point et avant d’appuyer sur Accepter. Pour de plus amples informations, voir Paramètres EDM.

9. Appuyez sur Accepter pour stocker le point.
10. Si vous avez sélectionné l’option Afficher avant stockage, les deltas implantés que vous avez sélectionné dans l’écran Options d'implantation s'affichent. Appuyez sur Stocker.

11. Continuez de mesurer des points le long de l'alignement. Pour sélectionner la station précédente, appuyez sur la touche programmable Sta-. Pour sélectionner la station suivante, appuyez sur la touche programmable Sta+.

    Alternativement, appuyez sur à côté du champ Station pour ouvrir l’écran Sélectionner la station et puis dans le champ Incrément auto sélectionnez Sta- ou Sta+ pour automatiser la sélection de la station précédente ou suivante.
