Picchettare la superficie tra due stringhe

Questo metodo di picchettamento può essere utilizzato quando si picchettano stringhe e superfici. Non si applica quando si picchetta da un file di design stradale.

Per picchettare la superficie tra due stringhe:

  1. Nella schermata di selezione picchettamento, selezionare A due stringhe dal campo Picchettamento e poi toccare ogni stringa nella mappa o toccare per selezionare ciascuna stringa dall'elenco.

  2. Per picchettare l'offset dei punti dalla strada, lasciando la carreggiata libera per i lavori di costruzione, definire un offset costruzione.

  3. Toccare Avvio.

    Appare la schermata Navigazione stradale. Toccare Opzioni per configurare le preferenze di visualizzazione, pendenza, Come picchettato dettagli punto o per visualizzare i delta di picchettamento relativi a un Modello digitale del terreno (DTM).

  4. Utilizzare le informazioni nella schermata Navigazione stradale per vedere la propria posizione relativa alla strada e navigare nel punto da picchettare.

    I delta riportati includono:

    • I valori Stazione e Offset per la propria posizione corrente relativa alla stringa di stazionamento primaria.

    • Il valore Vai a Sinistra/Destra per ogni stringa.

    • Dist. ver. (distanza verticale) alla superficie tra le due stringhe.

    • Dist. ver. (distanza verticale) alla stringa di stazionamento primaria.

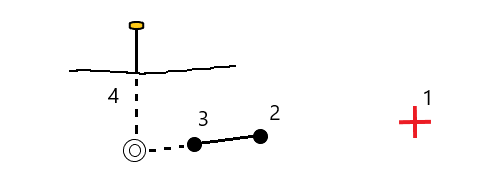

      Il diagramma sotto mostra la stringa primaria di stazionamento (1), le due stringhe (2, 3) e la Dist. ver. alla estensione delle due stringhe (4):

    • Dist. perp. (Distanza perpendicolare) alla superficie tra le due stringhe.

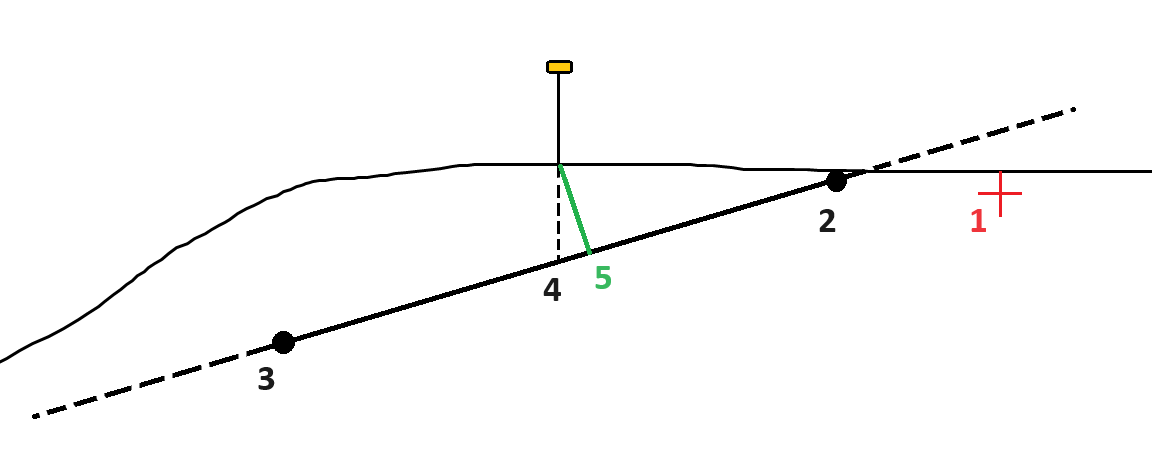

      Il diagramma sotto mostra la stringa primaria di stazionamento (1), le due stringhe (2, 3), la Dist. ver. alla superficie tra le due stringhe (4) e la Dist. Perp alla superficie tra le due stringhe (5):

  5. Quando il punto è entro la tolleranza, toccare Misura per misurare il punto.

    Quando si utilizza un Stazione totale a scansione Trimble SX12 in modalità TRK con il puntatore laser attivato, la schermata Picchettamento mostra il tasto software Contrassegna pto invece del tasto software Misura . Toccare Contrassegna pto per mettere lo strumento in modalità STD. Il puntatore laser smette di lampeggiare e si muove per posizionarsi nella posizione EDM. Quando si tocca Accetta per memorizzare il punto, lo strumento torna automaticamente al modo TRK e il puntatore laser riprende a lampeggiare. Per rimisurare e aggiornare i delta di picchettamento, toccare Misura dopo aver toccato Contrassegna pto e prima di toccare Accetta. Per ulteriori informazioni, vedere Impostazioni Impostazioni EDM.

  6. Toccare Memorizza.

    il software ritorna alla schermata di navigazione.

I passi successivi

  • Per continuare a misurare punti lungo la strada, toccare i tasti software Sta+ o Sta- per selezionare la stazione successiva o precedente.

    Se si è abilitato il campo Incremento automatico nella schermata Seleziona stazione, la stazione successiva o precedente viene selezionata automaticamente. Vedere Stazioni disponibili per il picchettamento.

  • Toccare Esc per uscire da questo metodo di picchettamento.
  • Per cambiare i metodi di picchettamento e picchettare:
    • Alla stringa primaria, toccare Esc e poi selezionare Alla stringa primaria dal campo Picchettare.
    • Alla stringa, toccare Esc e poi toccare la stringa nella mappa.
    • Per due stringhe, toccare Esc e poi selezionare A due stringhe dal campo Picchettare .
    • Una Stazione su una stringa, toccare Esc e poi toccare la stazione su una stringa nella mappa.
