Picchettare una posizione con offset disallineato

Questo metodo di picchettamento può essere utilizzato quando si picchetta da un file di design stradale. Non si applica quando si picchettano stringhe e superfici.

Utilizzare il metodo di picchettamento Offset disallineato per picchettare una posizione che non è definita da un angolo corretto per l'allineamento orizzontale, ad esempio durante il picchettamento di fossati o pilastri ponte.

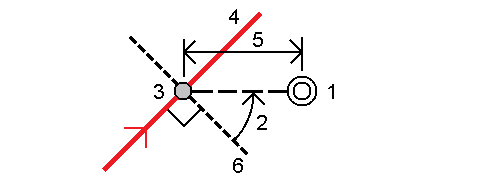

Il diagramma sotto mostra un punto definito da un disallineamento in avanti e un offset a destra. Il punto da picchettare (1) è definito dalla stazione (3) con un offset (5) lungo il disallineamento (2). Il disallineamento può essere definito da un angolo delta in avanti o all’indietro ad una linea (6) ad angolo retto rispetto alla strada da picchettare (4) o, in alternativa, il disallineamento può essere definito da un azimut.

Picchettare una posizione con offset disallineato

  1. Nella schermata di selezione picchettamento, selezionare Offset disallineato dal campo Picchettamento.

  2. Nella mappa toccare la stazione sull'allineamento da cui sarà applicato l'offset disallineato. In alternativa, toccare vicino al campo Stazione per selezionare la stazione dall'elenco.



    • Per personalizzare le stazioni disponibili per il picchettamento, toccare vicino al campo Stazione per visualizzare la schermata Seleziona stazione. Vedere Stazioni disponibili per il picchettamento.

    • Per picchettare un offset disallineato relativo al valore della stazione nominale (dove la stazione non deve coincidere con una sezione trasversale), inserire un valore stazione nominale.

  3. Per definire gli offset disallineati:

    1. Inserire i valori Offset e Disallineamento. Toccare per cambiare l’offset o la direzione disallineamento.

    2. Definire l’elevazione del punto, selezionare:

      • Pendenza da stringa per calcolare l’elevazione con la pendenza dall’elevazione dalla stringa alla stazione selezionata.

      • Delta da stringa per calcolare l’elevazione in base a un delta dall’elevazione della stringa alla stazione selezionata.

      • Inserimento per inserire l’elevazione.

        Se la strada a solo un allineamento orizzontale, bisogna inserire l’elevazione.

    3. Toccare Accetta.

  4. Per picchettare gli offset dei punti dalla strada, lasciando la carreggiata libera per i lavori di costruzione, definire offset di costruzione.

    Vedere Offset costruzione e offset costruzione stradaOffset costruzione strada GENIO.

  5. Toccare Avvio.

    Appare la schermata Navigazione stradale. Toccare Opzioni per configurare le preferenze di visualizzazione, pendenza, Come picchettato dettagli punto o per visualizzare i delta di picchettamento relativi a un Modello digitale del terreno (DTM).

  6. Utilizzare le informazioni nella schermata Navigazione stradale per vedere la propria posizione relativa alla strada e navigare nel punto da picchettare.

  7. Quando il punto è entro la tolleranza, toccare Misura per misurare il punto.

    Quando si utilizza un Stazione totale a scansione Trimble SX12 in modalità TRK con il puntatore laser attivato, la schermata Picchettamento mostra il tasto software Contrassegna pto invece del tasto software Misura . Toccare Contrassegna pto per mettere lo strumento in modalità STD. Il puntatore laser smette di lampeggiare e si muove per posizionarsi nella posizione EDM. Quando si tocca Accetta per memorizzare il punto, lo strumento torna automaticamente al modo TRK e il puntatore laser riprende a lampeggiare. Per rimisurare e aggiornare i delta di picchettamento, toccare Misura dopo aver toccato Contrassegna pto e prima di toccare Accetta. Per ulteriori informazioni, vedere Impostazioni Impostazioni EDM.

  8. Toccare Memorizza.

    il software ritorna alla schermata di navigazione.

I passi successivi

  • Per continuare a misurare punti lungo la strada, toccare i tasti software Sta+ o Sta- per selezionare la stazione successiva o precedente.

    Se si è abilitato il campo Incremento automatico nella schermata Seleziona stazione, la stazione successiva o precedente viene selezionata automaticamente. Vedere Stazioni disponibili per il picchettamento.

  • Toccare Esc per uscire da questo metodo di picchettamento.
  • Cambia metodo di picchettamento. Per picchettare:
    • Alla strada, toccare due volte su una parte vuota della mappa.
    • A una stringa toccare la stringa nella mappa.
    • Una Stazione su una stringa, toccare la stazione su una stringa nella mappa.
