Picchettare una linea

Prima di iniziare, configurare le impostazioni di visualizzazione della navigazione. Se necessario, è possibile picchettare relativamente ad un DTM o alla quota di progetto.

Per selezionare la linea:
- Dalla mappa è possibile fare le seguenti:
  - Selezionare la linea e toccare picchettamento.
  - Selezionare i due punti che definiscono la linea e toccare e tenere premuto nella mappa e selezionare Picchetta linea.
  - Fare doppio tocco sulla linea della mappa.
  Quando si seleziona una polilinea per il picchettamento dalla mappa, toccare vicino al termine della polilinea che si desidera designare come l'inizio. Vengono quindi disegnate delle frecce sulla linea per indicarne la direzione. Se la direzione della linea non è corretta, selezionare nuovamente la linea per deselezionarla e quindi selezionare la fine corretta e riselezionare la linea nella direzione desiderata. In alternativa, toccare e tenere premuto sulla mappa e selezionare Inverti direzione linea dal menu.
  Se la linea è stata compensata, le direzioni di offset non vengono capovolte quando la direzione della linea viene invertita.
- Dal menu, toccare e selezionare Picchettamento / Linee. Toccare vicino al campo Nome linea e selezionare:
  - Elenco per visualizzare l’elenco da cui selezionare le linee precedentemente definite.
  - Due punti per definire una linea da due punti.
  - Azimut per definire la linea con un punto inizio e un azimut.
Nel campo Picchettamento, selezionare il metodo e compilare i campi richiesti. Fare riferimento a Metodi picchettamento linea sotto.

Per selezionare la stazione da picchettare, inserirla, toccare i tasti software Sta- e Sta+, o toccare vicino ai campi Stazione per selezionare una stazione dall'elenco. Per selezionare la stazione iniziale o finale, toccare il tasto software Stazione iniziale o Stazione finale.

Per personalizzare le stazioni disponibili per il picchettamento, toccare vicino al campo Stazione per visualizzare la schermata Seleziona stazione. Vedere Stazioni disponibili per il picchettamento.

Se il valore dell'intervallo stazione è nullo, non viene visualizzata alcuna etichetta di stazione. Se l'intervallo di stazione è 0, vengono visualizzate le etichette di stazione per le stazioni iniziale e finale più qualsiasi stazioni PI, PC o PT. Se l'intervallo di stazione è un valore numerico, vengono visualizzate le etichette di tutte le stazioni (a seconda della scala di zoom).
Per visualizzare lo sterro o il riporto relativo ad una superficie durante il picchettamento, abilitare l'interruttore Sterro/riporto alla superficie.
1. Nel campo Superficie selezionare il file di superficie dalla cartella progetto corrente. Vengono elencati solo i file di superficie impostati come visibili o selezionabili in Gestione strati.
  In alternativa, nella mappa selezionare le superfici dai file BIM. Se non è possibile selezionare le superfici nella mappa, assicurarsi che il file BIM sia impostato su selezionabile in Gestore strato. Se il pulsante Modalità selezione sulla barra degli strumenti BIM è giallo , toccarlo e selezionare modalità Selezione superficie - Facce individuali.
  È possibile selezionare Modalità Selezione superficie - oggetto intero, ma quando si utilizza la modalità Oggetto intero il software seleziona sia la superficie superiore che quella inferiore e calcola lo sterro/riporto a qualsiasi superficie più vicina.
  Il campo Superficie indica il numero di superfici selezionate nella mappa.
  Per selezionare una superficie diversa dalla mappa, fare doppio clic sulla mappa per deselezionare la selezione corrente e quindi selezionare la nuova superficie.
2. Se necessario, nel campo Offset alla superficie specificare un offset alla superficie. Toccare per selezionare se applicare l'offset in verticale o perpendicolare alla superficie.
3. Per mostrare la distanza dalla superficie nella schermata di navigazione picchettamento, toccare Opzioni. Nella casella gruppo Delta, toccare Modifica e selezionare il delta Dist V. Superficie alla posizione corrente o Dist Perp. alla superficie alla posizione corrente. Toccare Accetta.
Per esaminare la definizione linea, toccare Dettagli.
Immettere l'Altezza antenna o l’Altezza mira, il valore della stazione da picchettare (se ce n'è una) e qualsiasi altro dettaglio, come offset orizzontale e verticale.
Toccare Avvio.
Navigare al punto.

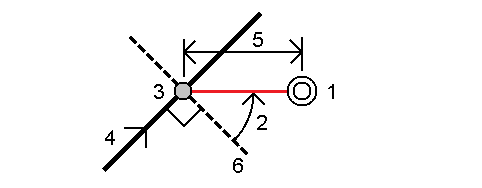

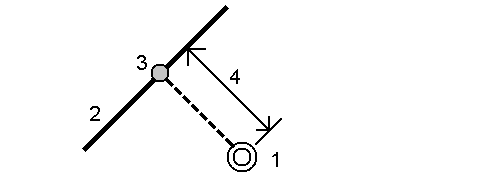

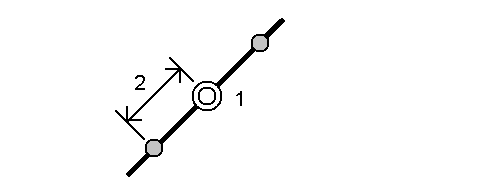

Quando il metodo picchettamento è Stazione su linea, Stazione/offset da linea o Offset disallineato, è possibile modificare l'elevazione. Per modificare questo, premere il tasto Spazio o toccare e inserire il nuovo valore di elevazione. L'elevazione di progetto originale viene ripristinata automaticamente non appena si modifica il design o la sezione del design da picchettare, oppure una volta usciti dal picchettamento. Per ripristinare l'elevazione originale durante il picchettamento dopo averla modificata, premere il tasto Spazio o toccare e poi toccare vicino al campo Elevazione progetto e selezionare Ricaricare elevazione originale.
Quando il punto è entro la tolleranza, toccare Misura per misurare il punto.

Quando si utilizza un Stazione totale a scansione Trimble SX12 in modalità TRK con il puntatore laser attivato, la schermata Picchettamento mostra il tasto software Contrassegna pto invece del tasto software Misura . Toccare Contrassegna pto per mettere lo strumento in modalità STD. Il puntatore laser smette di lampeggiare e si muove per posizionarsi nella posizione EDM. Quando si tocca Accetta per memorizzare il punto, lo strumento torna automaticamente al modo TRK e il puntatore laser riprende a lampeggiare. Per rimisurare e aggiornare i delta di picchettamento, toccare Misura dopo aver toccato Contrassegna pto e prima di toccare Accetta. Per ulteriori informazioni, vedere Impostazioni Impostazioni EDM.
Toccare Accetta per memorizzare il punto.
Se si è selezionata l’opzione Visualizza prima di memorizzare vengono visualizzati i delta di picchettamento selezionati nella schermata Opzioni picchettamento. Toccare Memorizza.
Il software ritorna alla schermata di navigazione o, se si selezionano più elementi per il picchettamento, il software torna all'elenco Elementi di picchettamento.

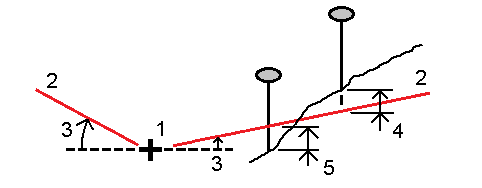

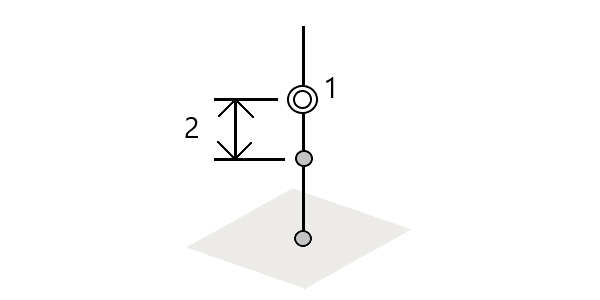

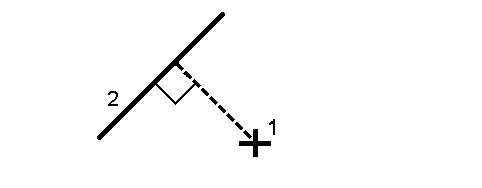

Metodi picchettamento linea

Quando si picchetta una stazione o si picchetta sulla linea, è possibile toccare un’altra stazione o linea nella mappa per cambiare ciò che si sta picchettando e i dettagli picchettamento nel pannello adiacente si aggiornano per riflettere la nuova selezione.
