Obliczenie punktu

Aby obliczyć współrzędne punktu przecięcia z jednego lub więcej punktów, linii lub łuku:

Naciśnij i wybierz pozycję Cogo/Punkt obliczeniowy, a następnie wybierz metodę, która ma zostać użyta do obliczeń.
Wprowadź nazwę punktu oraz, w razie potrzeby, kod punktu.
Zdefiniuj nowy punkt zgodnie z wymaganiami wybranej metody.
- Wybierając punkty odniesienia, wybierz je z mapy lub dotknij , aby uzyskać dostęp do innych metod wyboru. Zobacz Aby wprowadzić nazwę punktu.
- Aby zmienić sposób obliczania odległości, stuknij w Opcje. Naciśnij Parametry obliczeń.
metoda Kierunek i odległość
1. Wybierz punkt początkowy (1).
2. W polu Punkt początkowy dotknij , aby wybrać metodę pomiaru Promień lub Sekwencje.

  Po wybraniu Sekwencyjnie pole Punkt początkowy jest automatycznie aktualizowane do ostatniego zapisanego punktu przecięcia.

  Biegunowo

  Sekwencyjnie:
3. Ustaw Początek azymutu jako 0° Ukł. prostok., Prawdziwy, Magnetyczny, lub Słońce (tylko GNSS).
4. Wprowadź azymut (2) i odległość poziomą (3).

  Aby wyrównać wartość azymutu:
  - W polu Azymut naciśnij aby wyrównać azymut o +90°, ‑ 90° lub +180°.
  - Wprowadź wartość w polu Różnica azymutu. Pole Obliczony azymut wyświetli wartość azymutu wyrównaną o różnicę azymutu.
5. Naciśnij Oblicz. Oprogramowanie obliczy punkt przecięcia (4).
6. Naciśnij Sklep.
Metoda kąta obrotu i odległości
1. Wybierz punkt początkowy (1).
2. W polu Punkt początkowy dotknij , aby wybrać metodę pomiaru Promień lub Sekwencje.

  Po wybraniu Sekwencyjnie pole Punkt początkowy jest automatycznie aktualizowane do ostatniego zapisanego punktu przecięcia. Orientacja nawiązania dla nowych punktów w przód jest obliczana jako odwrotny azymut poprzedniego kąta obrotu.

  Biegunowo:

  Sekwencyjnie:
3. Aby zdefiniować orientację nawiązania:
  1. Wybierz Punkt końcowy. Możesz także nacisnąć w polu Punkt końcowy i wybrać Azymut, a następnie wprowadzić azymut (2).
  2. Wprowadź Kierunek uśredniony.
4. Wprowadź odległość poziomą (3).
5. Naciśnij Oblicz. Oprogramowanie obliczy punkt przecięcia (4).
6. Naciśnij Sklep.
Metoda przecięcia namiar-odległość
1. Wybierz punkt 1 (1) i punkt 2 (3) i wprowadź azymut (2) oraz odległość poziomą (4).
2. Naciśnij Oblicz. Istnieją dwa rozwiązania (5,6) dla tego obliczenia.
3. Aby wyświetlić drugie rozwiązanie, wybierz Inne.
4. Naciśnij Sklep.
Metoda przecięcia odległości kierunku
1. Wybierz punkt 1 (1) i punkt 2 (3) i wprowadź azymut z punktu 1 (2) i punktu 2 (4).
2. Naciśnij Oblicz. Oprogramowanie obliczy punkt przecięcia (5).
3. Naciśnij Sklep.
Metoda przecięcia odległości kierunku
1. Wybierz punkt 1 (1) i punkt 2 (3) i wprowadź odległość poziomą od punktu 1 (2) i punktu 2 (4).
2. Naciśnij Oblicz. Istnieją dwa rozwiązania (5,6) dla tego obliczenia.
3. Aby wyświetlić drugie rozwiązanie, wybierz Inne.
4. Naciśnij Sklep.
metoda czteropunktowego przecięcia
1. Wprowadź nazwę początkowego punktu linii 1 (1), punktu końcowego linii 1 (2), początkowego punktu linii 2 (3) i punktu końcowego linii 2 (4).
2. Wprowadź dowolną zmianę pionowego położenia jako pionową odległość od końca linii 2.
3. Naciśnij Oblicz. Oprogramowanie oblicza punkt odsunięcia (5).

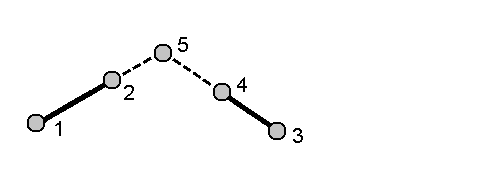

  Dwie linie nie przecinają się, ale zbiegają się w tym samym punkcie tak jak na rysunku poniżej.
4. Naciśnij Sklep.
Jeśli używasz metody Przecięcie czteropunktowe lub metody Domiar z linii, a następnie zmieniasz wysokość anteny na jedną z wartości punktów źródłowych, współrzędne punktu nie zostaną zaktualizowane.
Od metody podstawowej
1. Wybierz punkt początkowy (1) i punkt końcowy (2) linii bazowej.
2. Wprowadź Długość i wybierz metodę Początek i kierunek (5, 6, 7, lub 8).
3. Wprowadź długość domiaru i wybierz Kierunek domiaru (3 or 4).
4. Wprowadź pionową odległość.

  Odległość pionowa jest zależna od Początku i kierunku. Jeśli kierunek jest zgodny z punktem początkowym, wysokość obliczonego punktu jest równa wysokości punktu początkowego + odległość pionowa. Podobnie, jeśli kierunek jest zgodny z punktem końcowym, wysokość obliczonego punktu jest równa wysokości punktu końcowego + odległość pionowa.
5. Naciśnij Oblicz. Oprogramowanie oblicza punkt odsunięcia (9).
Jeśli używasz metody Przecięcie czteropunktowe lub metody Domiar z linii, a następnie zmieniasz wysokość anteny na jedną z wartości punktów źródłowych, współrzędne punktu nie zostaną zaktualizowane.
Metoda punkt-linia projektu
Aby obliczyć pozycję punktu na linii, która jest prostopadła do innego punktu:
1. Wprowadź Punkt rzutowania (1).
2. Wprowadź Nazwę linii(2) lub wybierz Punkt początkowy i Punkt końcowy, aby zdefiniować linię.
3. Naciśnij Oblicz.

  Oprogramowanie oblicza następujące wartości:
  - współrzędne punktu (3)
  - odległość pozioma wzdłuż linii (4)
  - odległość pozioma i skośna, azymut, nachylenie, odległość pionowa oraz przyrost po X (5) i Y (6) z wybranego punktu (1) do punktu (3)
4. Naciśnij Sklep.
Metoda rzutowania punktu na łuk
Aby obliczyć pozycję punktu na łuku, który jest prostopadły do innego punktu:
1. Wprowadź Punkt rzutowania (1).
2. Wprowadź Nazwę łuku lub wprowadź nowy łuk.
3. Naciśnij Oblicz.

  Oprogramowanie oblicza następujące wartości:
  - współrzędne punktu (5)
  - odległość pozioma wzdłuż łuku (3)
  - odległość pozioma z łuku (4)
4. Naciśnij Sklep.
