Het oppervlak tussen twee strings uitzetten

Deze uitzetmethode kan worden gebruikt bij het uitzetten van Strings en oppervlakken. Hij is niet van toepassing bij uitzetten vanuit een wegontwerp bestand.

Het oppervlak tussen twee strings uitzetten:

  1. Selecteer in het uitzet selectiescherm Naar twee strings in het veld Uitzetten en tik vervolgens op elke string op de kaart, of tik op om elke string in de lijst te selecteren.

  2. Om punten met een offset ten opzichte van de weg uit te zetten, zodat de weg vrij blijft voor de aanleg, definieert u een constructie offset.

  3. Druk op Start.

    Het scherm Navigeren op wegen verschijnt. Tik op Opties om voorkeuren te configureren voor navigatieweergave, niveau, details van uitgezette punten of om uitzetdelta's te bekijken ten opzichte van een digitaal terreinmodel (DTM).

  4. Gebruik de informatie in het scherm Navigeren op wegen om uw positie ten opzichte van de weg te zien en naar het uit te zetten punt te navigeren.

    De vermelde delta's omvatten de:

    • Standplaats en Offset waarden voor uw huidige positie ten opzichte van de primaire metrering string.

    • Ga links/rechts waarde voor elke string.

    • V.Afst tot het oppervlak tussen de twee strings.

    • V.Afst tot de primaire metrering string.

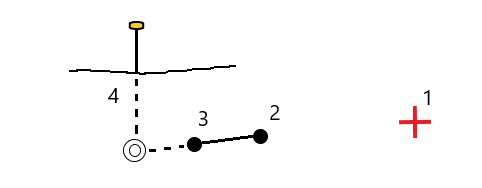

    Het onderstaande diagram toont het alignement (1), de twee strings (2, 3) en de V.Afst tot het verlengde van de twee strings (4):

  5. Wanneer het punt binnen tolerantie is, tikt u op Meten om het punt te meten.

    Wanneer u een Trimble SX12 scanner total station in TRK-modus gebruikt met de laser aanwijzer ingeschakeld, toont het scherm Uitzetten de softkey Punt markeren in plaats van de softkey Meten . Tik op Punt markeren om het instrument in de STD modus te zetten. De laser aanwijzer stopt met knipperen en beweegt om zichzelf op de EDM-locatie te positioneren. Wanneer u op Accept. tikt om het punt op te slaan, keert het instrument automatisch terug naar de TRK modus en gaat de laser aanwijzer weer knipperen. Als u de uitzetdelta's opnieuw wilt meten en bijwerken, tikt u op Meten nadat u hebt getikt op Punt markeren en voordat u op Accept. tikt. Zie EDM instellingen voor meer informatie.

  6. Druk op Opsl.

    De software gaat terug naar het navigatiescherm.

Volgende stappen

  • Als u doorgaat met het meten van punten op de weg, tikt u op de Sta+ of Sta- softkey om het volgende of vorige station te selecteren.

    Als u het veld Auto verhogen hebt ingeschakeld in het scherm Station selecteren, wordt het volgende of vorige station automatisch geselecteerd. Zie Stations beschikbaar voor uitzetten.

  • op Esc tikken om deze uitzetmethode af te sluiten.
  • Uitzetmethode wijzigen en uitzetten:
    • T.o.v. de string, tik op Esc en tik vervolgens op de string op de kaart.
    • Naar twee strings, tik op Esc en selecteer vervolgens Naar twee strings in het veld Uitzetten.
    • Een Station op een string, tik op Esc en tik vervolgens op het station op de kaart.
